文 賈新波  山東省濟寧市第一人民醫院

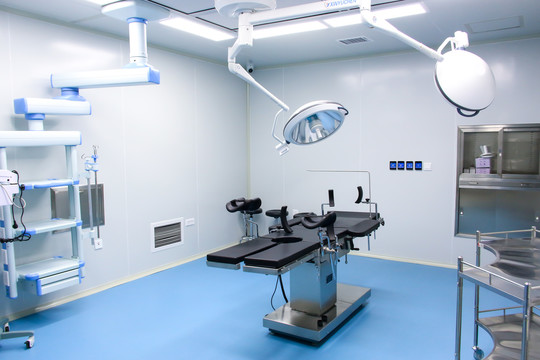

手術室的濕度控制對患者手術治療效果有著重要的影響，手術室的濕度控制正常與否對手術質量的影響很大，因此，國家給手術室的濕度、溫度等制定了嚴格的標準。手術內的濕度并非是恒定的，而是根據具體手術的需要和季節變化來調節手術室內的濕度。本文就手術室的溫濕度的質量控制進行探討，旨在為創造良好的手術環境提供借鑒之路。

手術室凈化系統的的現狀

手術室的凈化系統是最需要重視的地方，同時也是最容易忽視的地方，許多手術室在凈化系統由于忽視保養和維修，運行多年以后開始出現狀況。

一、細菌檢測不達標

由于對手術室的凈化系統缺乏檢查和保養，在運行多年以后，手術室空氣開始使醫護人員的患者感到胸悶和頭暈，經過檢測后發現，手術室內空氣中的細菌已經嚴重超標，由于凈化系統會帶來一部分的新風以維持手術室要求的濕度，但是凈化系統降低了潔凈度，從而導致空氣中的細菌嚴重超過了國家標準。

根據國家對手術室濕度的最新要求顯示，相對濕度達到50%時，細菌在空氣中浮游10~12min左右就會死亡；而當相對濕度遠遠大于50%時，空氣中浮游的細菌極有可能會存活24h以上甚至更久；當相對濕度遠遠小于50%時，空氣中浮游的細菌存活時間同樣可達到24h以上，甚至更久。只有當相對濕度太高的時候，才會嚴重影響人體的舒適度，出現胸悶，頭暈等癥狀。因此，保持手術室內的濕度變化有利于降低細菌的存活率。

二、手術感染率提高

當手術室內的濕度大于50%或小于50%時，則會延長空氣中的細菌存活時間，而這些細菌不僅會隨著人體呼吸進入機體導致疾病的發生，還會附著在手術器械和周邊物體上，當醫生使用醫療器械為患者進行手術時，細菌可能會引發患者手術創口的感染，增加手術的風險性。從而導致患者有可能在術后出現一系列的相應并發癥。因此，凈化系統對手術室的濕度保持是非常重要，且必須引起重視的一個觀點。

手術室濕度質量不合格的原因及解決方法

從手術室內凈化系統的原理出發，對其進行分析和檢查，對出現原因和方法進行闡釋。

一、凈化機的冷凝水盤的排水管道堵塞

1、分析

由于常年沒有進行維修，加上運行中的震動等客觀原因，導致凈化系統的有些管道的接口高于冷凝水盤的出水口，多余的液體不能正常的排出，導致凈化系統機身內的濕度嚴重偏高，從而滋生大量細菌，在運行時會產生細菌、灰塵吸附等，導致凈化機在產生新風時，機身內的細菌跟隨新風一起進入手術室。

2、方法

將三通和閥門增加到凈化系統的出口處，調整排水管的坡度，將水排除。這種方法不僅可以調整排水管的問題，還有利于清晰管內的沉積物以及方便后期的保養[7]。負壓段設置合理的水封也很重要。

二、凈化機的加濕器供水和排水不暢

1、分析

做為空氣調節的四個要素之一的加濕器是一個非常重要且脆弱的部位，加濕器的供水和排水問題是非常重要的。加濕器需要經常清理，不常清洗誘發水中的污垢可能會累積阻塞管道，導致加濕器停止供水或排水，從而引發細菌滋生，也會引起手術室內的濕度失控。

2、方法

清洗加濕器的供水和排水管道，同樣的在加濕器的排水管出口處加裝三通接頭和閥門，方便清洗和保養；然后在加濕器的供水端加裝一個水處理器，將供水時的水垢排除在外，有利于減少加濕器內水垢的形成，降低管道堵塞的風險。

三、制冷系統故障

1、分析

冷熱源機組的管道由于缺少清洗導致污垢阻塞了管道，機內的表冷器阻塞物堆積，導致機組內阻力增加，泵壓不足，機組內的循環水壓力上不去，制冷效果差，從而導致表冷器對濕度的控制率差。

2、方法

和加濕器一樣的處理辦法，首先清理冷熱源機組內的阻塞物，疏通管道，將水垢等淤堵物用水進行沖洗；其次，在循環水的進水端處裝一個水處理器，在自然水進入循環水中時，用水處理器將水中的污垢進行過濾，降低水垢阻塞管道的可能性。如果進行清理和加裝水處理器后，制冷效果仍然不好，就可以考慮換泵了。

四、凈化設備層內送回風管道保溫層保溫失效

1、分析

凈化設備層的送回風管道的保溫層是容易忽視的一個部位，經過長年的使用，有些管道的保溫層可能出現老化脫落，粉化，灰塵阻塞等問題，引發保溫層失效，冷熱效能流失，從而導致凈化設備層在運行送回風時，風中的凈化效果達不到標準，而風中的濕度的標準自然也就達不到。

2、方法

保溫層出現脫落，粉化等現象，可以直接進行更換或修補，塵埃阻塞的用水進行清理。

五、凈化機組漏風

1、分析

由于凈化系統的機柜上的蓋板裂開，產生縫隙從而引發漏風。漏風可能會影響空氣凈化的效果，降低凈化空氣的質量，導致手術室內的濕度質量下降。

2、方法

將機柜蓋板的縫隙用密封膠重新進行密封，在密封時，還可以使用保溫材料，從而解決風柜出現的冷凝水的問題。

六、冷源水循環系統上表冷器電動水量控制器失調

1、分析

電動水量控制器對表冷器產生制冷效果非常重要，電動水量控制器可能會出現部分或全部的失效，具體需要檢查，一般只要一小部分的電動水量控制器出現失調就可能導致制冷器制冷效果下降，導致手術室的濕度質量下降，從而引發不良后果。

2、方法

打開系統內部，將電動水量控制器拆卸下來檢查，將壞的部分進行維修，已經老化或損傷徹底，失去維修價值的零件，就可以進行更換了。

手術室凈化系統濕度控制的實踐應用

室內的濕度控制不可能永遠維持在一個水平上，手術室空氣濕度的變化是需要隨著手術的需要和四季的變化進行調控的。新風外氣濕度實時變化，需要凈化制冷、加濕系統，根據變化進行加濕、除濕，以保持手術室的濕度恒定。

在冬季，空氣是比較干冷的，空氣濕度小，這時需要調節凈化系統增大濕度；在夏季，空氣是濕熱的，空氣中的濕度較大，因此就需要調節凈化系統將空氣的濕度控制降下來，保持手術室的濕度維持在一個適宜的標準上，盡可能地減小細菌的存活率，以期降低手術的風險，提高手術的成功率。

對手術室內凈化系統的控制是需要認為的，首先，需要采集手術室回風的溫濕度數據，根據數據變化統計出手術室在不同時間段需要空氣濕度，比如，白天和晚上所需要的濕度是不同的，白天氣溫高，空氣濕度往往較小，晚上氣溫低，往往空氣濕度較大，而冬季和夏季的空氣溫濕度也是不一致的，需要采集數據，通過計算出需要的溫濕度數據，使用凈化系統進行調節，通過冷熱源機組和加濕器將需要的濕度輸出。

但是雖然通過凈化器可以對手術室內的空氣濕度進行調控，但也只是將濕度調到一個理論上的水平，因為手術室內的空氣是流動，在開關門時，手術室外和室內的空氣就會進行交換，從而破壞手術室內的空氣濕度。

手術室內的濕度應當說只能控制在一個標準的范圍內波動，完全準確的濕度控制是不存在的。而對凈化系統我們則需要保證通過其輸出的風中濕度質量合格，保證增加到凈化送風系統內的加濕品質合格，不存在過度的細菌，因此，對手術室凈化系統的保養和檢測應當定期進行，是不可忽略的重點對象。

結 束 語

提高手術室的濕度質量，可以很好的控制感染發生，是提高手術安全的必要保障，因此，醫院在對手術室進行檢查時，凈化系統是一個重點檢查對象，也是保障醫院醫療質量的重要環節。

山東愛德凈化工程股份有限公司是一家專業打造醫院潔凈手術室、ICU、消毒供應室、射線防護、檢驗科、病理科、無菌實驗室、無塵車間等凈化工程的設計與施工，以及醫院中心供氧系統、醫用中心吸引系統、智能傳呼對講系統、醫用制氧機、真空吸引機組、空壓機、輸液吊軌、走廊防撞扶手、病床隔簾、手術無影燈、醫用吊橋吊塔的設計、生產、銷售、安裝、維修為一體的綜合性企業。公司集專業方案設計團隊、健全配套產品渠道、專業系統施工隊伍、完善的售后服務于一體。具備國家建設部門頒發的相關施工資質；擁有一支經驗豐富的工程技術研發團隊；憑借多年來在凈化領域的專業積累，并結合國內多家工程施工管理實踐，為國內客戶提供全面優質整體凈化、供氧系統技術支持。如果您想了解更多關于凈化、供氧施工的信息，歡迎和項目部工程人員進行詳細溝通。欲知更多醫療凈化供氧行業知識，敬請關注微信公眾號：Aide-188（愛德凈化供氧）

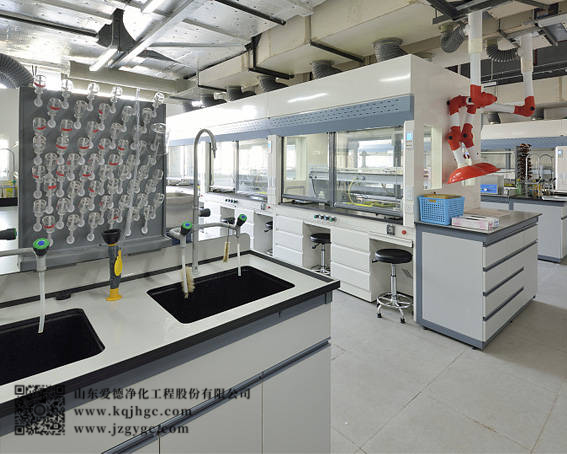

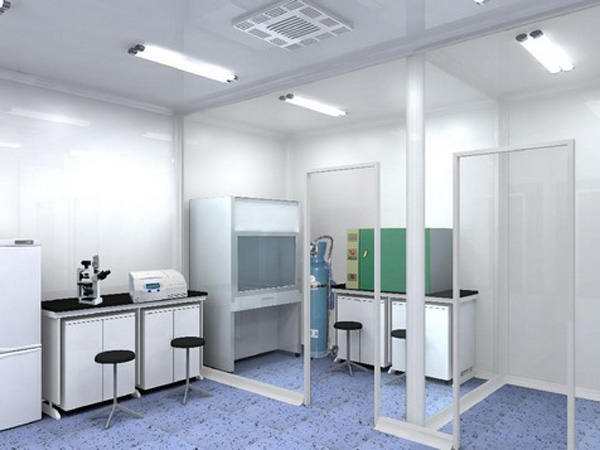

實驗室凈化工程裝飾裝修與設計：

一般般實驗室包括：常規實驗室、凈化實驗室、辦公室三部分。其中裝飾裝修應該主要指常規實驗室的墻壁、地面等、也即辦公區域的裝飾裝修；空調凈化是指的是有凈化要求的實驗室區域做的凈化施工，一般菌檢室、純化室等都是要求凈化萬級的；實驗室家具指的是常規實驗室和凈化實驗室的操作臺、水池、柜子等；監控是指代有攝像頭布置的施工；門禁指的是有特殊需求的門的施工，如其中有的門是一定的人才能進入（如凈化區域只授權一定的人才能進入、財務室只授權財務的人進入、大門需要記錄員工的進出情況和出勤情況；強弱電指的是：一般的照明、設備用電施工為強電施工；而監控、門禁、電話等都叫弱電施工。

實驗室凈化工程，無菌實驗室工程，實驗室通風系統工程是企業針對一些要求相對較高，實驗樣品對環境相對敏感，或者是空氣質量過差會污染實驗樣品，如生物制品、微生物研究、腦細胞實驗室、干細胞實驗室、血細胞實驗室、動物實驗室、生物安全實驗室、病毒研究實驗室等場合，就會必須要求對實驗室或者實驗室某些區域進行空氣凈化工程系統處理。以使實驗室的礎設施達到符合實驗要求的標準，實驗才得以安全進行。

實驗室凈化工程是除了對實驗樣品的安全起到保護的作用之外，也是為實驗成功與實驗人員的安全保駕護航的重大措施之一。實驗室凈化工程是將實驗室某一區域開辟出來，專門用于建造有空氣潔凈等級的、實驗環境要求相對較高的實驗室或者無菌室。實驗室凈化工程系統與傳統的潔凈室系統其實是大同小異的，只不過實驗室對潔凈室內的壓力、微生物控制及溫濕度控制相對較工業潔凈室要嚴格。常見的實驗室凈化工程裝修材料有夾心彩鋼板、鋼化玻璃、防火板等，潔凈實驗室必須按照《潔凈室施工與驗收標準》采用可以較好的密封并且不產塵的材料進行隔斷、吊頂裝修，潔凈實驗室通風系統一般采用組合式空調機組，其送風系統與各業潔凈室工程不同的地方是，不是所有實驗室都可以設置回風系統的，這需要根據用戶實驗室的用途以及實驗產品而定。類似于生物安全類實驗室就不可以做回風系統，或者說要以全排式潔凈室的做法來施工。

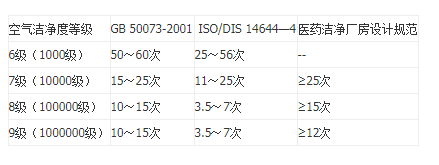

實驗室凈化工程等級設計也很關鍵，一般的無菌室實驗室潔凈度等級都是萬級，一般普通實驗室則大范圍十萬級~萬級的布局設計。生物安全實驗室、陽性對照實驗室以及微生物培養實驗室則需按照靜態百級的潔凈室標準進行設計、施工。

山東愛德凈化工程股份有限公司專注于實驗室系統工程、醫療凈化工程、凈化車間系統工程。具備行業相關經營資質，從工程咨詢設計、施工管理、設備和耗材供應、技術服務，到實驗室認證、維修管理等，為醫療凈化工程、實驗室系統工程、凈化車間系統工程行業提供全面完整的解決方案。欲知更多醫療潔凈室凈化行業知識，敬請關注微信公眾號：Aide-188（愛德凈化供氧）

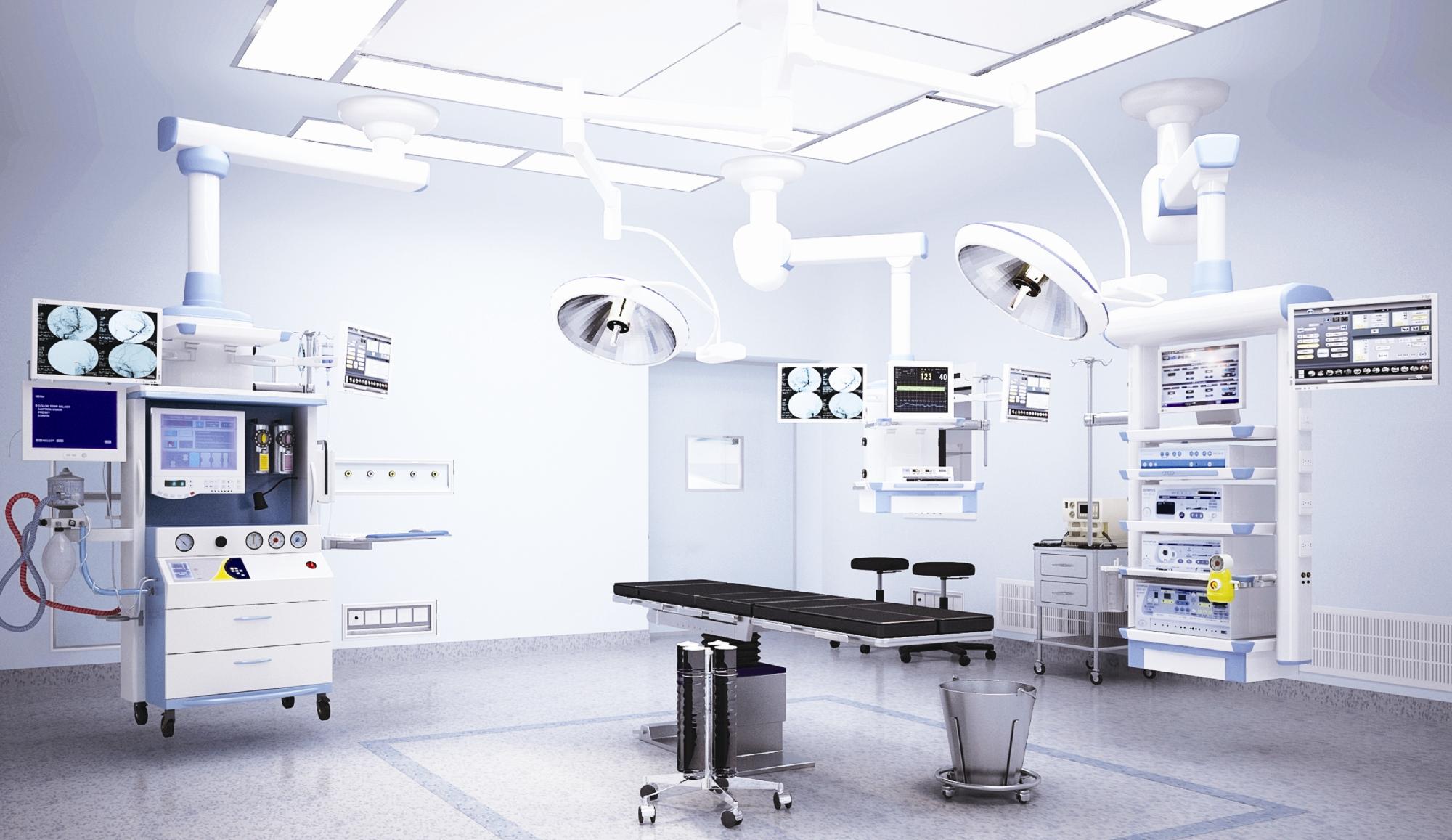

手術室凈化工程的管理工作要求:

一、有關手術室凈化的建筑布局、基本裝備、凈化空調系統和用房分級等應符合《醫院潔凈手術部建筑技術規范GB50333-2013》的標準。

四、手術室凈化溫度應控制在22℃～25℃，相對濕度為40%～60%，噪聲為40～50分貝，手術室照明的平均照度為500LX左右。

醫院里，凈化工程除了廣泛應用于手術室外，還常常用于產房、中心護嬰室、燒傷病區、ICU、血液透析房、中心供應室、藥廠等區域，同時也取得了非常優異的效果。未來，凈化工程將會被應用在更多有需要的領域，對人們的生活也將產生更多的益處。

齊魯大地一座生機勃勃的海濱城市：日照，因“日初出光先照”而得名以“港連陸橋”而顯要，其地“山海雄觀，魚鹽利饒，鐘靈毓秀，代多偉人”，更有“藍天、碧海、金沙灘”之美稱，是一座新興的沿海港口城市。地處中國沿海中部，山東半島南翼，北與青島毗鄰，南與連云港接壤，東臨黃海，與日本、韓國隔海相望。山東愛德凈化工程股份有限公司座落于風景秀麗的海濱旅游度假城市山東日照，山東省省級工業園區--日照市海右經濟技術開發區，日蘭高速與206國道交匯處，交通十分便捷。

公司專門從事新技術、新產品研究和開發的高科技經濟實體，技術力量雄厚，設備先進，研發能力強。公司專業承接手術室、ICU、CCU、實驗室、消毒供應室、檢驗科、廠房車間等凈化工程的設計、施工和裝修，以及醫院中心供氧、負壓吸引、 病床護理系統、走廊扶手、吊橋吊塔等經營和安裝業務。并有完善的售前和售后服務。欲知更多醫療潔凈室凈化行業知識，敬請關注微信公眾號：Aide-188（愛德凈化供氧）

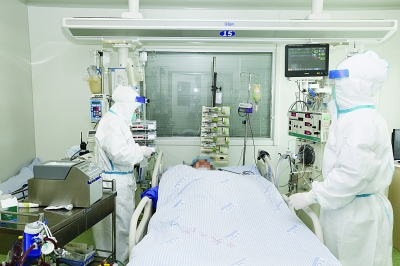

負壓隔離病房是救治傳染性較強的呼吸道傳染病人，隔離病原微生物及保護醫護人員的重要醫療設施。病房要求密閉、舒適、潔凈，具備ICU病房的搶救功能，有相當?shù)奶厥庑?。因此設計施工難度大，造價昂貴，運行、維護費用較高。以下就負壓病房的建筑與設備設計，施工注意事項做扼要分析。

負壓病房的建筑設計負壓病房的隔離分為流程隔離和空氣隔離。流程隔離是通過建筑平面，嚴格遵守相關流程，防止病菌外泄。而空氣隔離是通過潔凈技術的運用，在各區域形成氣壓差，防止病菌向外擴散。

位置選擇

負壓病房的位置應根據醫院實際情況，盡量設置在醫院人流較少的地方，遠離居民住宅，或安排在建筑物的最高層，或布置在病區的盡端，有獨立的醫護人員和病人入口和通道，若在頂層應有獨立的電梯。

功能分區

負壓病房有嚴格的功能分區，按功能要求設置四個區域：

工作人員生活區（清潔區）、工作區（半污染區）、病房區（污染區）、設備區（空調排風機房）。各 區既獨立又相連接，連接處設緩沖區，并由隔離門進行隔離。

生活區（清潔區）設置工作人員休息室、值班室和衛生間。因為在收治病人后，醫護人員也會被同時隔離，應適當多設男女值班室。休息室應配置電視、電話、電腦及生活設施，以供工作人員的休息娛樂和對外聯系。我們還建了屋頂花園，給醫護人員創造一個優美休息環境。

工作區（半污染區）設置護士站、治療室、醫生辦公室、更衣室（一、二更）、衛生通過室、緩沖室、庫房、污洗室和工作人員衛生間。護士站是工作區的核心，病人的所有信息，如心電監護、生命體癥信息、監控圖像都反映在護士站監控臺上。病室溫度、壓力差等信息也顯示在護士站的顯示屏上。病房的照明、電視、對講等控制開關也設置在這里。護士可根據病人的不同情況，對溫度照明等進行控制和調節，通過監控隨時了解病人狀況。醫生辦公室、治療室和更衣室等輔助用房的裝修要求和普通病房要求基本一樣。

病房（污染區），病室按單間設置，有獨立的衛生間，病區設病人通道兼作病人活動。為了避免病菌擴散，病員的活動空間應有限制。工作區和病室之間須有前室作緩沖。病房前室設自動門，每間病房與前室之間設互鎖式自凈型傳遞窗。該傳遞窗能通過自帶的過濾凈化風機系統進行空氣自凈

病區要求舒適、溫馨，色彩柔和。地面應平整易潔，采用耐用、防滑、耐腐蝕、易清洗的材料，踢腳必須與墻面成整體，陰角須R≧40mm的圓角。墻面應使用不易開裂、阻燃、易清洗和耐碰撞的材料，如千思板、格特板、索潔板，墻面須平整、防塵、防潮、防霉，不采用油漆飾面。平頂應采用整體吊頂，燈具、風口等密閉嵌入平頂。負壓病房區域內所有拼縫必須平整嚴密，不能漏風。建筑裝飾相當于手術室要求。

機房區，負壓病房既須潔凈又要求負壓，設備較多，應配置足夠的空調和排風機房。設備安裝要方便檢修，位置最好在負壓病房的上層。

負壓病房的設備設計。

負壓病房空調設計

從空調設計來看，整個層面可分為非凈化區（包括生活區及設備間等）與凈化區（包括病房與辦公輔房等），凈化區又分為病房負壓區域與辦公正壓區域。通過設置辦公正壓區域，對病房負壓區域形成一種包圍，能有效阻止污染空氣向外傳播?？諝飧綦x最重要的是壓差控制，通過合理的平面設計，在相鄰的不同房間建立壓差，能有效阻止氣體從污染區流向半污染區。在工作區內，護士、醫生辦公室等區域是梯度的最高層，而病室衛生間是梯度最低層。

為保證排出室外的空氣是安全的，要求負壓排風系統應采用二級過濾（排風口設中效過濾器，排風機組內設高效過濾器）。負壓病區的潔凈不僅是醫療的需要，也是病區負壓狀態的維持的需要，故將病房區與工作區設置為十萬級凈化環境，這對排風系統是一種積極的保護措施。

負壓病房區域的空調系統采用全新風方式，室內空氣不再循環使用，經過濾后直接排至室外。四間負壓病房及病人通道合用一臺送風機組及排風機組。工作區合用一臺送風機組及排風機組?？紤]到負壓的特性，空調系統采用以排風優先原則，各區域的送風機與排風機聯動，當負壓病房區域排風機因故障或其他原因停止運轉時，相對應的送風機停止運轉。排風機組內采用一用一備共兩臺風機，并有延時停機功能。負壓病房采用頂送風下排風的氣流組織方式，送風口位于床腳一側上方，排風口位于床頭的一側下方，所形成的單向氣體組織方式，保證醫護人員在病房內進行診療時，始終處于潔凈氣流的上方，降低了感染的可能性。

配套設施的設計

 由于負壓病房的特殊性，除了常規配備的病房呼叫系統（可對講）外，每個病房安裝攝像機，醫護人員在護士站就能及時掌握患者的動態。每個病房還安裝有線電視，讓病人能娛樂?；颊咭嗫赏ㄟ^電話或病房對講系統和外界溝通。

為了確保醫療搶救的需要，病房的設備帶按照ICU的要求進行設置，設二個氧氣，一壓縮空氣，一個吸引氣口，配備八個強電多功能插座，二個數據點接口。

負壓病房和辦公用房的空調系統的操作面板安裝在護士站，方便醫護人員能夠根據患者需要，調整所在區域溫度、濕度。操作面板上亦有故障報警指示，可及時通知相關人員排除故障。

病區內各個房間均應設置洗手盆和感應龍頭，方便醫護人員與患者能及時有效地洗滌。負壓病房的施工負壓病房施工質量關系到周圍環境及醫護人員的安全。保證工程質量的關鍵，是密閉性施工的控制。因此，在施工過程中特別要注意以下幾方面：

1、施工前全面檢查建筑物的墻、樓地面、頂面與相鄰區域（普通區域）有否孔洞相通，并對所有孔洞進行嚴密封堵。對安裝預留孔，在施工完成后，須用阻燃材料進行仔細封堵，保證不留任何孔隙，以免負壓病房的空氣與外界串通。

2、在醫氣閥門、配電箱、傳遞窗等設備安裝完成后，要對設備四周與墻面之間的縫隙進行內外封堵，然后才可在外表進行密封膠處理。要注意自動門施工的封密性，封密膠條一定不能留縫隙。風管必須在干凈的室內環境中加工，完成一段立即清潔內壁，并用薄膜封閉二端。在風管安裝時，風管之間連接處要采用防火密封性良好的膠封閉四周接口。風管與墻面的間隙也必須用耐火材料先予封閉密實，再用密封膠封閉。所有的洞口與管道之間的接口都必須做密封處理。

3、負壓病房的氣流組織有別于普通病房，空氣由外向內對病房產生較大的壓力，房間與房間之間也存在一定的壓力差。在裝飾過程中要注意墻面、吊頂，支撐結構安全可靠，尤其是吊頂，除了考慮吊頂本身的重量及氣壓對其產生的壓力外，更要注意可上人。

4、在所有施工工序完成后，應采用中性密封膠對地面、外窗、墻面、吊頂?shù)瓤p隙進行全面封閉，對吊頂、墻面的所有檢修孔、檢修門等也均須進行密封處理，以保證負壓氣流的形成。

山東愛德凈化工程股份有限公司是以潔凈手術部凈化、潔凈手術室裝修、ICU病房施工、新生兒NICU施工、CCU病房、負壓隔離病房、醫院檢驗科、中心供應室裝修、層流病房施工、靜脈配置中心為核心的醫療專業工程整體方案供應商。醫療專業工程整體方案是以客戶的需求為中心，為客戶提供醫療專業工程咨詢、規劃設計、生產制造、施工安裝、維護保養等專業化、系統化、一體化解決方案。公司是國內主要的醫療專業工程整體方案供應商之一，堅持“客戶至上，服務為先”的服務原則，秉承“誠信為本，合作共贏”經營理念，為醫院提供現代化整體醫療工程服務，打造安全、潔凈、智能的生命支持工程，提供安全、先進、可靠的生命支持系統。欲知更多醫療潔凈室凈化行業知識，敬請關注微信公眾號：Aide-188（愛德凈化供氧）

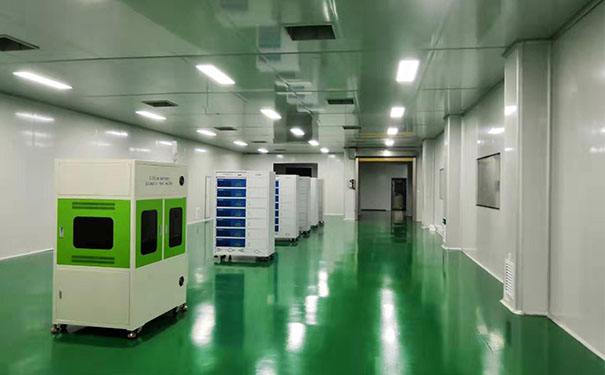

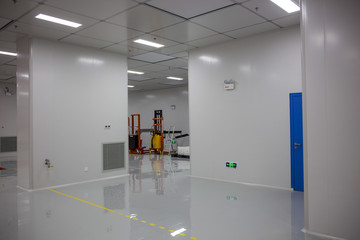

無塵車間凈化工程驗收檢測標準

一、無塵車間凈化工程潔凈度的檢測

1. 測定前，凈化空調系統連續運行至少24小時。

2. 測定在靜態下進行，測試人員必須穿戴好潔凈服裝。

3. 測試儀器為激光塵埃粒子計數儀，型號Y09-A。

4. 測定點高度距地面1~1.2m。

5. 測定點數的確定，根據國家有關標準，最少采樣點數為，NL=A0.5,其中A為無塵室面積(㎡),

根據計算最少采樣點為NL=38,本次驗收設計采樣點為87個,具體采樣點詳見潔凈度檢測點平面圖。

6. 每個測定點每次采樣時間為1分鐘，每個點測試3次，取平均值。平均含塵濃度符合潔凈度萬級標準為合格。

二、無塵車間凈化工程室內噪聲的檢測

1. 測噪聲儀器為數字式聲級計，一般只測A聲級。

2. 測量位置距地面1.5米高，測試點位詳見噪聲檢測點平面圖。

3. 各點≤65dB(A)為合格。

三、無塵車間凈化工程溫濕度的檢測

1. 測定前凈化空調系統應連續運行至少24小時。

2. 對恒溫恒濕要求，根據溫濕度波動范圍的要求，測定宜連續進行8~48小時，每次測定間隔時間不大于30分鐘。

3. 測試點距地面1~1.5m ，交錯布置，距外墻表面應大于0.5米。

4. 測點數，根據有關規范，面積≤50㎡，測點數為5個，每增加20~50㎡，增加3~5個點。本次驗收設計采樣點為130個。

5. 測試儀器為溫濕度儀或棒狀酒精溫度計。

6. 90%以上的測點達到的偏差值在設計參數內，則檢驗為合格。

四、無塵車間凈化工程室內照度的檢測

1.檢測用照度儀(TES1330A) 測定。

2.測點平面離地面0.8~1.0m，按2m間距布置，測點距離墻面應不小于1.0m。測試點位詳見照度檢測點平面圖。

3.90%以上的測點值在設計值內，則檢驗為合格。

山東愛德凈化工程股份有限公司作為國內較具實力的凈化工程公司，有專門項目部負責食品車間凈化、化妝品車間凈化、印刷包裝車間凈化、電子無塵車間凈化的設計、生產、安裝和調試。公司集專業方案設計團隊、健全配套產品渠道、專業系統施工隊伍、完善的售后服務于一體。具備國家建設部門頒發的相關施工資質；擁有一支經驗豐富的工程技術研發團隊；憑借多年來在凈化領域的專業積累，并結合國內多家工程施工管理實踐，為國內客戶提供全面優質整體凈化系統技術支持。如果您想了解更多關于車間凈化施工的信息，歡迎和項目部工程人員進行詳細溝通。欲知更多醫療潔凈室凈化行業知識，敬請關注微信公眾號：Aide-188（愛德凈化供氧）

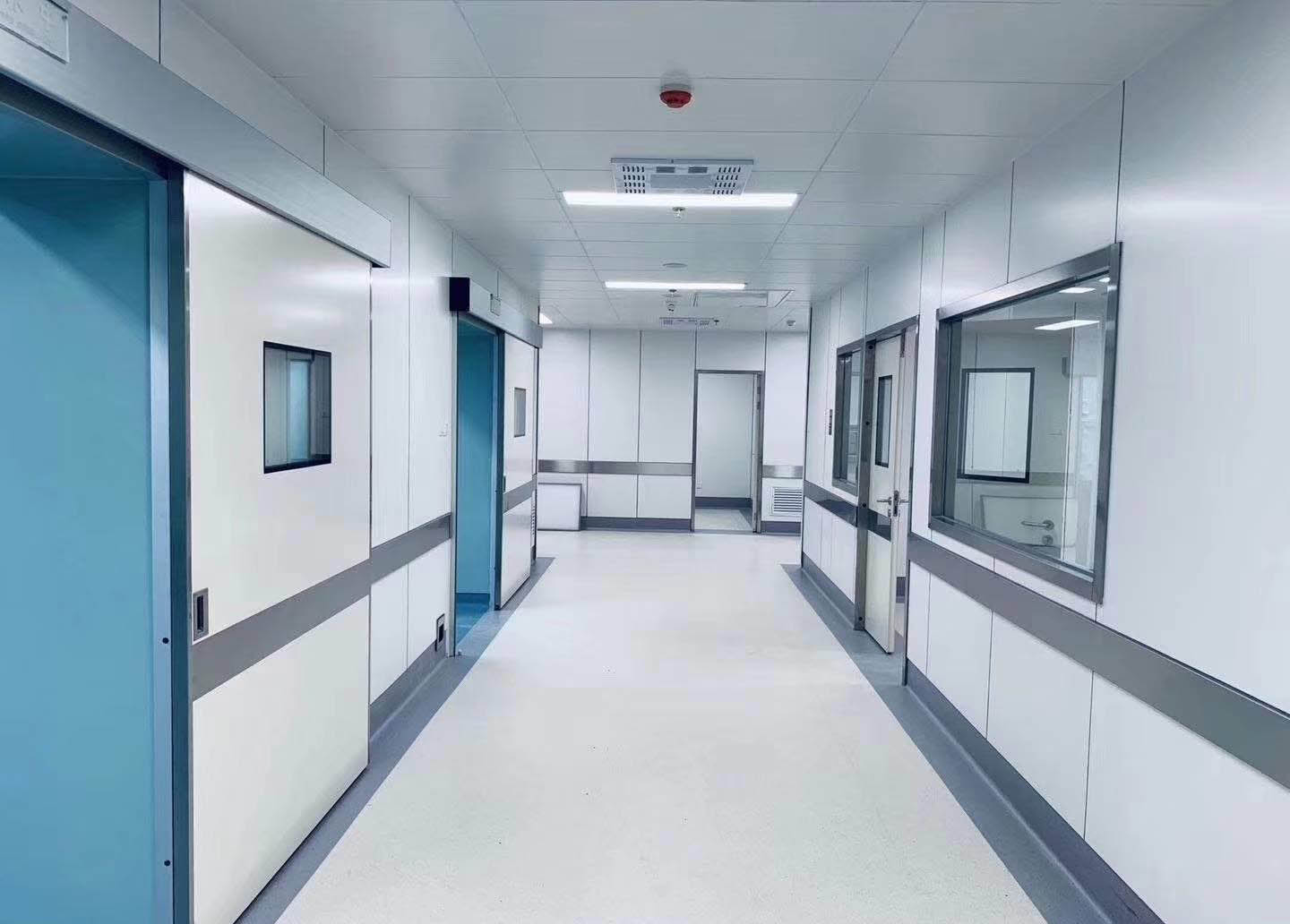

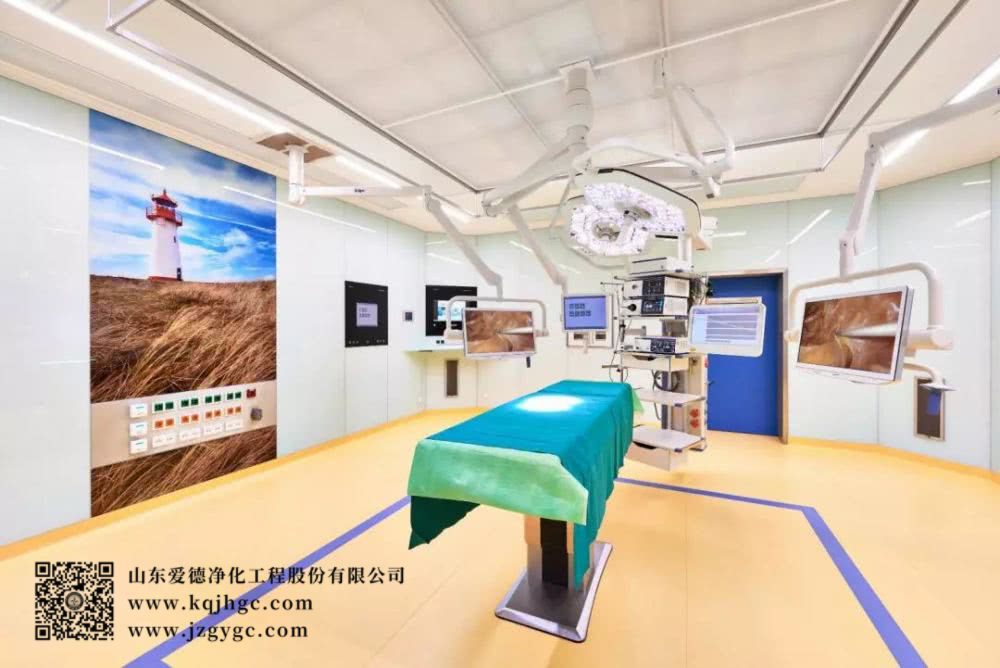

手術室作為醫院重要的功能分區之一，其工程質量直接影響到醫院的使用和對患者的治療。要提高手術室凈化工程質量，必須從設計、施工和維護三方面同時著手。

一、設計

設計是手術室凈化工程的基礎，手術室凈化工程的設計絕不是閉門造車，需要不斷解決問題以滿足其工程質量要求，故設計是手術室凈化工程質量的第一道保障。設計人員要確保手術室凈化工程質量，還必須對施工現場做認真地調研、考察，否則，設計出來的潔凈手術室質量就會大打折扣。

二、施工

手術室凈化工程施工可以分為3個階段：即準備階段、施工階段和驗收階段。

1、手術室凈化工程準備階段

首先要認真做好圖紙會審和技術交底，施工中會出現各種矛盾，這需要施工方與設計、建設方合作，在保證手術室凈化工程施工質量的前提下進行合理變更。其次要嚴格控制材料設備的質量，對裝飾材料應嚴格按國家有關工程技術標準的要求進行檢驗和驗證。

2、手術室凈化工程施工階段

手術室凈化工程施工涉及裝飾、暖通、電氣和醫用氣體等專業，施工人員須對施工規范、施工工藝、施工質量有全面認識，要選擇專業正規的手術室凈化工程公司，否則，施工質量很難得到保障。

3、手術室凈化工程驗收階段

凈化空調系統的調試工作是手術室凈化工程驗收階段不可少的一項重要工作。通過調試可以及時發現施工中存在的一些缺陷并及時進行整改和修補，調試對設計圖紙也是一個重要的驗證過程。

三、手術室凈化工程維護

維護工作在保證手術室凈化工程質量的過程中同樣有著舉足輕重的作用。凈化空調機組的維護與保養是否到位，直接影響到空調是否能正常使用，也就直接關系到手術室的凈化級別與溫度、濕度是否達標。在手術間內空調溫度與濕度不能控制在適宜范圍內時，應及時通知維保人員，對空調系統進行檢查，找出問題及時處理。以保證手術室的正常運行。

山東愛德凈化工程股份有限公司成立于2010年08月，十年致力于醫院特殊科室建設，是潔凈手術部凈化工程、潔凈手術室裝修、ICU病房施工、新生兒NICU施工、CCU病房、醫院檢驗科、射線防護工程、中心供應室裝修、層流病房施工、靜脈配置中心設計施工的專業化企業。主要服務對象為個大中小型醫院，擁有凈化工程相關專業承包資質，行業案例眾多，歡迎新老客戶前來咨詢。欲知更多醫療潔凈室凈化行業知識，敬請關注微信公眾號：Aide-188（愛德凈化供氧）

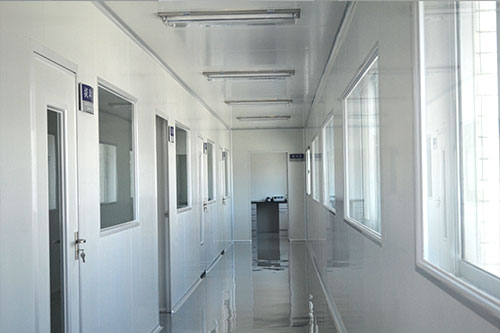

隨著現代工業高速發展，其產品技術含量更為復雜，為適應愈來愈多的行業依賴于潔凈室內生產和裝配自己的產品，保證設備的質量穩定和高使用壽命。于是現代潔凈室被不斷運用于我們各行各業。如何保證現代潔凈室內潔凈度等級始終滿足生產工藝的要求。

現代潔凈室技術將潔凈車間設計建造、潔凈室測試與檢測、潔凈室運行三大范疇介紹，了解潔凈室內正壓壓差控制機理，保證潔凈室節能運行，是滿足現代工業生產對潔凈室環境迫切要求。

    潔凈室首先由建筑設計院根據建設單位要求，根據所屬行業產品的環境要求特性配套相應潔凈度等級去作好設計工作。這是屬于潔凈室設計建造的前提工作，同時也是基礎性工

手術室凈化?車間凈化?實驗室凈化?愛德凈化

（一）潔凈室壓差的建立

潔凈室的測試和檢測是建設施工單位依據設計單位設計施工圖紙，在所有通風和空調設計安裝到位后，對一些項目進行的分項分別測試和測定，主要有風量調試和壓差調試，潔凈度測試，潔凈車間室內溫、濕度的測定。

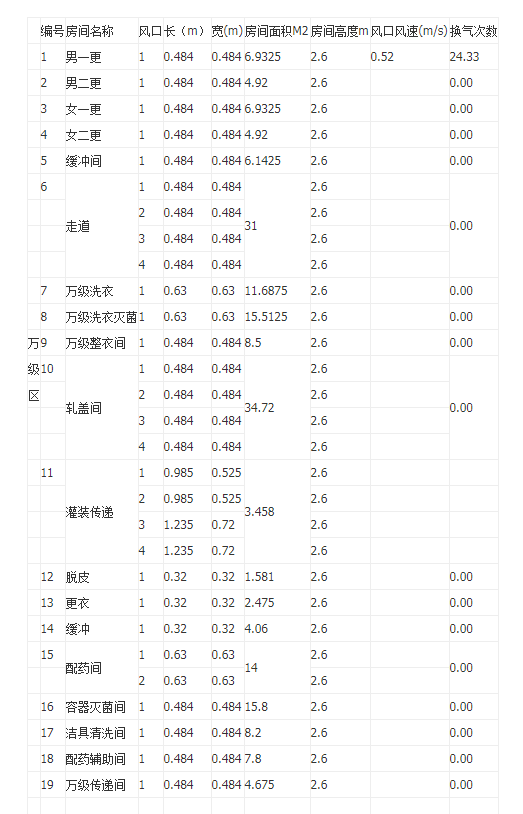

（1）風量調試：根據設計施工圖紙設計計算的送、回管路；設計風量的大小，確定各管路送回風閥門的開啟狀態，以及各支路風量大小來測試。本文不在贅述。

（2）潔凈度測試：分為空態條件下測試、靜態條件下測試、動態條件下測試，分別測試潔凈車間內粉塵的含量。

空態條件下測試是指系統（潔凈室）已處于正常運行狀態，但工藝設備、生產人員還未進入情況下測試的。

靜態條件下測試是指系統（潔凈室）已處于正常運行狀態，工藝設備已經安裝完成但未運行，室內沒有生產人員的情況下進行測試的。

動態條件下測試是指系統（潔凈室）已處于正常運行狀態，工藝設備、生產人員都已工作的情況下進行測試的。

建設施工單位由分別根據以上的測試結果，對在不同的生產環境條件下對粉塵含量濃度測試，以達到建設設計者和建設單位所要求的潔凈度等級，保證這個粉塵濃度始終低于這個數值，合格交付建設單位使用。

（3）壓差調試：為防止外部污染物進入潔凈室而使室內潔凈度增高，要求室內壓力保持高于外部壓力也就是說在潔凈室內要求不同潔凈度房間必須保持一定壓力梯度，這樣可在室內維持一定的壓差下有效避免潔凈室被鄰室污染或污染鄰室。壓差調試的過程為保證潔凈室換氣次數及設備排風和除塵效果，盡量不改變送風量及設備排風機和除塵風機的風量。主要通過調節回風量和系統排風量進行壓差調整?！?span style="white-space:normal;">潔凈室設計規范》明確說明潔凈室室內壓力保持高于外部壓力，則稱為正壓潔凈室，反之稱為負壓潔凈室。正壓與負壓是相對而言，一個潔凈車間對大氣而言是正壓潔凈車間，但對另外一個房間而言可能是負壓潔凈室。并規定不同等級的潔凈室以及潔凈區與非潔凈區之間的壓差不小于5Pa，潔凈區與室外的壓差不小于10Pa.

人凈區內各功能房間應順人凈路線為：非潔凈走廊、換鞋、一次更衣室、二次更衣室、緩沖間、潔凈內走廊。

潔凈車間內走廊與非潔凈區至少維持30Pa正壓壓差。

這種壓差建立基本原理是送風量大于回風量、排風量、滲漏風量來維持正壓。通過潔凈車間的送入風量與排風量+壓差風量（余風量）之間達到平衡便建立壓差。

對全新風空氣系統：新風量=排風量+壓差風量

對循環空氣系統：新風量+回風量=回風量+排風量+壓差風量

歸根到底潔凈室壓差，即新風量=排風量+壓差風量，它們之間平衡關系建立。

總之，設計、施工和調試是保證凈化系統正常運行的三個重要環節，通過調試我們可以對系統運行中出現的問題有所了解，從而可以完善設計方案，規范施工操作，避免以上問題的出現。調試工作是保證潔凈室室內壓差和潔凈度是否達標的重要和必要環節。系統正常運行則屬于正常的使用生產環節。

（二）潔凈室壓差波動干擾因素及控制方法：

室外風壓、風速的變化等引起潔凈車間對室外保持壓差的變化

沿海城市與風速較大的城市須進行迎面風速壓力復核計算，調整壓差值。

空調系統在隨時間的運行，系統的阻力會發生一些變化，主要是由于過濾器阻力的變化，引起送風量的變化，影響到潔凈室壓差的建立，因為空調系統運行到一定時期后系統的阻力變化止一定的數值時，系統阻力增大，影響到總送風量減小，實際送風量小于設定送風量，無法保證原有的室內壓差的建立。同時由于潔凈室內人員流動，潔凈室內門窗頻繁開、啟，潔凈室內原有密封性能降低，嚴重漏風zui后都影響到潔凈室內原有壓差的建立。針對以上的問題。為保證潔凈室室內始終保持一定的壓差，須采取一定措施來維持室內正壓。

（1）在回風口裝空氣阻尼層；

（2）排風管裝電動密閉閥中效過濾器；

（3）余壓閥，一般設在潔凈車間下風側墻壁，采取此種措施時要求室內須有足夠的剩余風量；

（4）調節回風閥或排風閥；

（5）調節新風閥；

（6）風機、風閥聯鎖控制；

（7）定期更換一些必要的過濾器。

山東愛德凈化工程股份有限公司作為國內較具實力的凈化工程公司，有專門項目部負責食品車間凈化、化妝品車間凈化、印刷包裝車間凈化、電子無塵車間凈化的設計、生產、安裝和調試。公司集專業方案設計團隊、健全配套產品渠道、專業系統施工隊伍、完善的售后服務于一體。具備國家建設部門頒發的相關施工資質；擁有一支經驗豐富的工程技術研發團隊；憑借多年來在凈化領域的專業積累，并結合國內多家工程施工管理實踐，為國內客戶提供全面優質整體凈化系統技術支持。如果您想了解更多關于車間凈化施工的信息，歡迎和項目部工程人員進行詳細溝通。欲知更多醫療潔凈室凈化行業知識，敬請關注微信公眾號：Aide-188（愛德凈化供氧）

無菌室（潔凈室）在消毒處理后，無菌試驗前及操作過程中需檢查空氣中菌落數，以此來判斷無菌室（潔凈室）是否達到規定的潔凈度，常有沉降菌和浮游菌測定方法。

(1)無菌室（潔凈室）沉降菌檢測方法及標準：

以無菌方式將3個營養瓊脂平板帶入無菌操作室，在操作區臺面左、中、右各放1個;打開平板蓋，在空氣中暴露30min后將平板蓋好，置36℃士1℃培養48h，取出檢查，3個平板上生長的菌落數平均小于1個。

(2)無菌室（潔凈室）浮游菌檢測方法及標準：

用專門的采樣器，宜采用撞擊法機制的采樣器，一般采用狹縫式或離心式采樣器，并配有流量計和定時器，嚴格按儀器說明書的要求操作并定時校檢，采樣器和培養皿進入被測房間前先用消毒房間的消毒劑滅菌，使用的培養基為營養瓊脂培養基或藥典認可的其他培養基。使用時，先開動真空泵抽氣，時間不少于5min，調節流量、轉盤、轉速。關閉真空泵，放入培養皿，蓋上采樣器蓋子后調節縫隙高度。置采樣口采樣點后，依次開啟采樣器、真空泵，轉動定時器，根據采樣量設定采樣時間。

全部采樣結束后，將培養皿置36℃士1℃培養48h，取出檢查，浮游菌落數平均不得超過5個/m3。每批培養基應選定3只培養皿做對照培養。

無菌操作臺面或超凈工作臺還應定期檢測其懸浮粒子，應達到100級(一般用塵埃粒子計數儀)檢測，并根據無菌狀況必要時置換過濾器。

定期進行潔凈度再驗證：

定期(每季度、半年、1年)或當無菌室設施發生重大改變時，要按國家標準GB/T16292-16294-1996《醫藥工業無菌室(區)懸浮粒子、浮游菌和沉降菌的測試方法》進行潔凈度再驗證，以確保潔凈度符合規定，保存驗證原始記錄，定期歸檔保存，并將驗證結果記錄在無菌室使用登記冊上，作為實驗環境原始依據及趨勢分析資料。并定期對無菌室（潔凈室）的環境檢測數據進行趨勢分析和評估，根據評估結果，了解無菌室設施環境質量的穩定狀況及變化趨勢，決定是否有必要修訂相應的警戒和糾偏限度。

定期更換新的紫外燈管、更換凈化系統的初效、中效、頭：

定期(至少每年1次)更換新的紫外燈管，以確保紫外燈管滅菌持續有效。并同時在使用登記本上做好更換記錄，定期歸檔保存。至少2年1次，或按無菌室驗證實際情況，定期更換初效、中效、頭。以確保凈化系統的功能持續有效，并同時在使用登記本上做好更換記錄，定期歸檔保存。

愛德凈化憑借多年的凈化工程設計和施工經驗，以及雄厚的技術實力，已和眾多知名企業建立緊密合作關系。在潔凈車間、凈化工程、潔凈工程、環保工程、污水處理、醫療凈化、無菌室等領域中，均具有優良的業績！欲知更多醫療潔凈室凈化行業知識，敬請關注微信公眾號：Aide-188（愛德凈化供氧）

面彩鋼板復合風管屬于新型材料，國家仍未有一整套關于雙面彩鋼板復合風管的制作安裝規范及圖集。針對上述現狀，為了便于對雙面彩鋼板復合風管的制作安裝質量進行控制同時用于指導現場施工。下面對雙面彩鋼板復合風管的制作安裝技術進行了一些總結。

1.雙面彩鋼板復合風管制作安裝

1.1雙面彩鋼板復合風管制作技術

1.1.1雙面彩鋼板復合風管制作流程

1.1.2風管制作

（1）板材下料：根據圖紙?zhí)峁┑某叽鐒澗€，（考慮板材的厚度，圖紙所示的風管尺寸為風管內徑尺寸）用云石機或曲線鋸,切割板材。

① 風管的周長小于或等于4000mm時，可用一塊板材制成。一端的彩鋼板面與保溫層齊平，另一端彩鋼板比保溫層多預留板厚加15mm的搭邊，如圖2所示：

②風管的周長大于4000mm時，可用兩塊板材拼接制成。每塊板的一端多預留板厚加15mm的彩鋼板，如圖3所示：

(2）風管的三通、四通宜采用分隔式或分叉式，三通、四通、大小頭的折線面分對稱劃線。兩端面應平行，與管中線垂直。矩形彎管采用外多角（風管尺寸1250mm以下為一個外斜線，風管尺寸1250mm以上全部采用三個外斜線）、內斜線，平面邊長>500mm時設置彎管導流片。

(3）風管配件如三通、彎管、來回彎、變徑管等，如采用斤型連接件連接有困難時，可采用45o斜角加折邊鉚接。

（4）導流片可采用PVC定型產品，也可由鍍鋅板彎壓成圓弧，兩端頭翻邊，鉚到上下兩塊平行連接板上組成導流板組。在已下好料的彎頭平面板上劃出安裝位置線，在組合彎頭時將導流板組用粘合劑同時粘上。

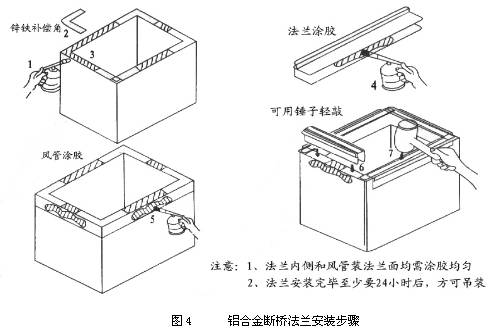

（5）鋁合金斷橋法蘭的安裝步驟和方法，如圖4所示：

1.1.3風管拼接

（1）配件所用的粘合劑需按板材廠商認定的專用粘合劑。如另行采購品牌粘合劑，必須做粘接效果對比試驗。在粘合前需預組合。粘接前的時間控制與季節溫度、濕度及粘合劑的性能有關。批量加工前應做樣板試驗，確定最佳粘合時間。(www.iwuchen.com)

（2）彩鋼復合風管板材接縫處抹膠處理

在風管內接縫處以及所有接口處、搭邊面均需滿涂密封膠進行密封，防止空氣與離心玻璃棉接觸發生結露。

（3）在制作成型后，所有彩鋼復合風管包邊位置必須用拉鉚釘拉死，矩形直風管鉚釘間距為不大于150mm，風管連接法蘭處內外兩側用拉鉚釘拉死間距不大于150mm。

1.1.4風管加固

（1）平面加固（橫向內支撐加固）：對較大風管（風管長邊尺寸超過1250mm）采用直徑為8mm的熱鍍鋅通絲進行內支撐加固，進而有效減小風管的橫向變形。同時考慮到空調系統防止發生風管內外側由于溫差較大產生結露的現象，現場采取在熱鍍鋅通絲外側加PVC線管且風管內外側均采用直徑為80mm的PVC材質頂盤；經現場反復驗證，最終風管橫向內支撐加固數量要求如表1所示：

要求所有相同尺寸風管的平面加固點必須在同一條直線上，平面加固點之間的間距依風管加固數量按每節風管1230mm長度進行等分布置。

（2）四角加固（豎向加固）：為增強風管內側相鄰兩邊板材的強度，進而有效減小因風管的豎向變形而對風管對角線的偏差影響。經現場反復驗證，現場風管四角加固的施工工藝采用如下兩種：

①法蘭內暗裝四角加固：邊長≥250mm的矩形雙面彩鋼板復合風管安裝鋁合金斷橋法蘭時，需在風管四角粘貼厚度0.75mm以上的鍍鋅直角墊片，直角墊片的寬度與風管板材厚度相等，邊長不小于55mm，然后再進行鋁合金斷橋法蘭連接。

②法蘭外明裝四角加固：對于邊長≥1600mm的矩形風管，需在鋁合金斷橋法蘭外（風管內側）進行明裝四角加固，四角加固材料為鍍鋅拉角，鍍鋅拉角兩端與法蘭的每個連接處均采取不少于4個鉚釘進行鉚接固定。經現場反復驗證，最終風管四角加固數量要求如表2所示：

1.2雙面彩鋼板復合風管安裝技術

1.2.1 雙面彩鋼板復合風管安裝流程

1.2.2 風管與風管間連接

（1）風管組對

風管閉合、拼接完畢后，將按編號進行排列，風管系統的各部分尺寸和角度確認準確無誤后，開始組對。

（2）連接吊裝單元體

①風管與風管間的管段，采用法蘭專用插接件連接。插入插條后，用密封膠將風管的四個角所留下的孔洞封堵嚴密，安裝護角；風管連接墊采用4mm 閉孔海綿橡膠板，法蘭壓緊后墊料寬度與風管內壁平齊，外邊與法蘭邊一致。

②風管連接時將水平風管放在設置的支撐架上逐節連接，按10-15米為一個吊裝單元以便吊裝。

（3）連接要求

①明裝風管水平安裝時，水平偏差每米不應大于3mm,總偏差不應大于20mm；垂直安裝時，垂直度偏差每米不應大于2mm，總偏差不應大于20mm。暗裝風管的位置應準確，無明顯偏差。

②風管立管安裝：

①采取自下而上逐節安裝、逐節連接、逐段固定的方法。

②風管立管安裝時，每層安裝風管固定支架，固定支架與混凝土接觸面應墊20mm橡膠。

③立管安裝要注意的是與水平風管對接處,需在安裝水平管時即考慮預留出1～1.5米的水平安裝距離,將風管預組裝至4米長，采用電動葫蘆提升至安裝高度，操作人員在升降平臺上緊固支架螺栓將風管固定。

(3）復合風管穿過需要封閉的防火、防爆的墻體或樓板時，應采用金屬風管或埋設壁厚不小于1.6mm的防護套管，風管與防護套管之間采用巖棉或玻璃棉封堵。

1.2.3 風管與部件的連接

(1）風管與風閥、消聲器的連接：采用承插式法蘭連接（承插長度35mm）；因鋁合金斷橋法蘭與雙面彩鋼板風管為嵌套式連接，故法蘭口的實際內徑尺寸較雙面彩鋼板風管尺寸偏小，經現場多次試驗驗證最終確定閥門及消聲器外徑尺寸按風管內徑尺寸長寬各小5mm為宜。

（2）風管與風口的連接：在支管管端或支管開口端粘接F型連接件，用柔性短管連接風口；或在風口內側壁用自攻釘直接連接F型連接件；風管與風口F型法蘭安裝如圖9所示：

1.2.4 風管及部件吊裝

為提高彩鋼板復合風管的吊裝效率，建議采用風管液壓安裝平臺進行風管頂升吊裝。此風管液壓安裝平臺較市面上的傳統電動液壓升降平臺優點在于更加輕便，同時支持的單個吊裝單元體更長，此平臺最大可支持長度為12米的單個風管吊裝單元體。

（1）水平風管吊裝：

①將已組裝好的水平風管，利用自制發明的風管液壓安裝平臺將8～12米為一個吊裝單位進行頂升至比安裝標高高出100mm左右，拉水平線緊固吊架橫擔，讓風管下降至橫擔上，調整安裝高度。

②也可根據施工現場的實際情況，一節一節的吊裝，再一節一節地連在一起。

下圖10所示為風管液壓安裝平臺（配有兩個36V汽車蓄電池滿足現場移動式供電）.

③風管一經吊裝,應馬上完成支吊架調平,防止風管受到扭力作用而變形開裂。

1.3 支吊架制作安裝技術

（1）雙面彩鋼板復合風管支吊架選型的合理性以及制作質量直接影響風管的外觀施工質量，經現場多次試驗，最終雙面彩鋼板復合風管支吊架選型如表3所示：

(2）雙面彩鋼板復合風管立管安裝的承重支架間距應不得超過2.4m，每根立管上的承重支架數量不少于2個，并應適當增加支吊架與風管的接觸面積。

(3）水平懸吊的主、干風管需設置固定防晃支架，間距不大于20m且每個系統不少于2個。

(4）風閥等部件與風管連接時，應單獨設置支吊架且此支吊架不能作為風管的支吊點。風管的支吊架距風口，風閥及自控操作機構的距離不少于200mm。

（5）所有水平角鋼支架需做45°倒角，倒角大小為角鋼寬度的一半，鍍鋅通絲吊桿與橫擔的固定采用上下固定方式，上為單螺帽，下為雙螺帽。

2.雙面彩鋼板復合風管成品保護措施

（1）成品風管、設備應碼放平整、無積水、寬敞的場地，不與其它管材、機具設備等混放在一起，并有防雨、防水設施。

（2）風管與其他各類設備搬運安裝過程中要輕拿輕放，防止損壞成品。

（3）暫停施工的系統風管，必須對各孔、口用薄膜封口，防止施工灰塵進入風管內部。

（4）風管安裝完后嚴禁上人蹬踩及攀扶。

（5）各種設備及部件的裝卸、運輸、安裝調試過程中，均應注意成品的保護，另外要做剩余材料的回收保存。

（6）系統風量測試調整時，不應損壞風管保護層；調試完成后，應將測點風管修復好，測孔堵好。

（7）交叉作業較多的場地，嚴禁以安裝完的風管作為支、吊、托架，不允許將其他支、吊架焊在或掛在風管法蘭和風管支、吊架上。

（8）對各施工班組施工人員進行成品保護教育，設立處罰制度。

（9）設專門人員現場巡查。

3.結束語

本套雙面彩鋼板復合風管制作安裝技術已在杭州國際博覽中心項目上進行推廣使用。經風管漏光檢測以及漏風量測試結果顯示風管施工質量合格，同時本工程的彩鋼板復合風管施工質量以及風管外觀細部處理皆得到了業主、設計、監理的一致好評。

手術室凈化?車間凈化?實驗室凈化?愛德凈化—山東愛德凈化工程股份有限公司

潔凈室換氣次數標準

（一）在各國的潔凈室標準中，相同級別的非單向流潔凈室的經驗換氣次數并不相同。我國《潔凈廠房設計規范》（GB 50073-2001）中明確規定了不同級別的非單向流潔凈室潔凈送風量計算所需的經驗換氣次數，見下表：

備注：

①換氣次數適用于層高小于4.0m的潔凈室。

②室內人數少、熱源小時，宜采用下限值。

③大于100000級的無塵車間換氣次數不小于12次。

另外：

實驗動物環境及設施

國家標準 GB 14925－2001

規定

普通環境 8～10次/h

屏障環境10～20

隔離環境 20～50

（二）溫度和相對濕度

無塵車間（區）的溫度和相對濕度應與藥品生產工藝相適應。無特殊要求時，溫度應控制在18~26℃，相對溫度應控制在45%~65%。

（三）壓差

（1）潔凈室必須維持一定的正壓，可通過使送風量大于排風量的辦法達到，并應有指示壓差的裝置。

（2）空氣潔凈度等級不同的相鄰房間之間的靜壓差應大于5Pa，潔凈室（區）與室外大氣的靜壓差應大于10Pa，并應有批示壓差的裝置。

（3）工藝過程產生大量粉塵、有害物質、易烯易爆物質及生產青霉素類強致敏性藥物，某些甾體藥物，任何認為有致病作用的微生物的生產工序，其操作室與其相鄰房間或區域應保持相對負壓。

（四）新鮮空氣量

潔凈室內應保持一定的新鮮空氣量，其數值應取下列風量中的zui大值：

（1）非單向流無塵車間總送風量的10%~30%，單向流無塵車間總送風量的2%~4%；

（2）補償室內排風和保持正壓值所需的新鮮空氣量;

（3）保證室內每人每小時的新鮮空氣量不小于40 m3。

（五）其他標準說明：

   1、無菌醫療器械管理規范（YY 0033—2000）：十萬級潔凈區換氣次數：ㄒ15次/h 萬級潔凈區換氣次數：ㄒ20次/h.

   2、體外診斷試劑實施細則：沒有具體規定，只規定了壓差范圍。

   3、藥品生產質量管理規范：沒有規定，只規定了壓差范圍。

   4、潔凈廠房設計規范（GB50073-2001）：十萬級潔凈區換氣次數：10次/h—15次/h 萬級潔凈區換氣次數：15次/h—25次/h。

   5、GMP驗證指南（2000版）建議：十萬級潔凈區換氣次數：ㄒ15次/h 萬級潔凈區換氣次數：ㄒ25次/h.文字

   6、生物污染控制（ISO14644）國際標準*章潔凈等級劃分：十萬級潔凈區換氣次數：10次/h—15次/h 萬級潔凈區換氣次數：15次/h—25次/h。

   也就是說，換氣次數問題可以商榷。

（六）一般的潔凈區換氣次數說明：

山東愛德凈化工程股份有限公司擁有符合藥監局要求的標準化廠房、車間、物流倉儲設施和先進的生產設備與檢測儀器，同時具有先進的生產技術。公司人才實力雄厚，研發、制造、管理力量強大。醫療器械關系到患者和醫護人員的身體健康，公司始終把質量放在首位，公司在原料購進，生產，銷售，售后服務整個過程都有非常規范的控制與管理。業務范圍：醫院潔凈層流手術室，疾控中心工程：涉及領域：醫院（潔凈層流手術室、無菌病房，ICU，CCU病房）血站、生物工程，疾控制中心，重組等多行業恒溫恒濕凈化車間的設計、安裝、制作、調試、檢測等。欲知更多醫療潔凈室凈化行業知識，敬請關注微信公眾號：Aide-188（愛德凈化供氧）

手術室凈化?車間凈化?實驗室凈化?愛德凈化—山東愛德凈化工程股份有限公司
