實驗室j凈化工程規劃設計及裝修施工流程，如下：

1、實驗室環境評估分析，實驗室功能條件分析（有必要可現場勘察、測量）；

2、了解用戶實驗環境條件，實驗功能，空氣潔凈要求，持續發展方向，現場勘察測量房屋結構，配套水電氣風安全環保條件的可行性。

3、討論設計方案→平面配置草圖→工程預算→編列工程費用→討論定案；

4、簽訂設計或工程合約收取首期設計費。（總體規劃平面布置圖設計； 用戶審核，修改方案，確認平面規劃； 裝飾和機電系統配套設計，實驗配套設備配置設計； 用戶審核可行性安全性，修改方案，確認配置設計； 平面轉三維立體設計，提供三維立體效果圖； 用戶審核三維立體效果圖，修改方案，確認效果設計。）

6、輸出全套設計方案，工程量清單，設備配置清單，工程預算； 用戶審核工程量配置和預算；

7、原始建筑結構圖； 結構改變，墻體移位方案設計圖；室內裝飾設計圖（吊頂，墻面隔斷門窗，地面）； 電氣配套設計圖（強電，弱電，智能，安防）； 空調及空氣凈化設計圖； 實驗通風及實驗廢氣處理設計圖； 給排水及實驗廢水處理設計； 不間斷超純氣源配送設計； 實驗操作臺配置設計； 工程配套設備技術要求及材質說明； 施工項目說明；

8、最終確認實驗室整體設計方案。

山東愛德凈化工程股份有限公司公司是一家集凈化工程設計、施工、維護以及產品研發、生產、銷售于一體的高科技企業。公司擁有專業的設計團隊，優秀的的工程安裝隊伍、熟練的技術工人及完善的售后服務。本公司各類資質證書齊全，技術力量雄厚，工程裝備精良，檢測設備完善，公司奉行求實、創新、質量的宗旨，一貫堅持誠信為本、科技至先的企業精神，以及為社會、用戶創造效益的經營理念，已成為國內凈化工程行業中的佼佼者。欲知更多醫療潔凈室凈化行業知識，敬請關注微信公眾號：Aide-188（愛德凈化供氧）

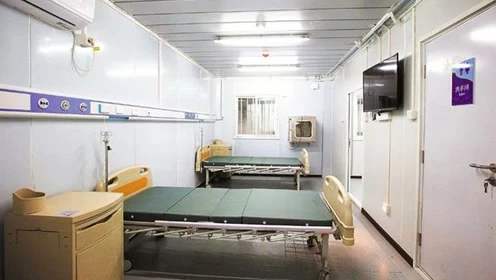

醫院負壓病房設計的五個重點及解決措施

（一）設計基本要求

1.負壓病房、負壓ICU等建議凈化級別為十萬級。

2.病房均采用全新風系統，即全送全排，病房配套的緩沖間、衛生間并入病房空調系統。

3.每套負壓ICU配置一套送排風系統，送風機組配置G4+F8過濾裝置，室內送風口采用內置H13高效送風口送風。排風機組配置G4+F8+H13過濾裝置。

4.排風機組均配置備用機組，一用一備。

5.凈化機組配置電極/電熱式加濕器加濕，冷熱源采用風冷模塊機組提供，當機組數量較少，現場無專用機房時，可采用一體化直膨式凈化機組。

醫院暖通設計

（二）暖通專業設計重點難點及解決措施

重點一：室內潔凈度及溫濕度的保證

凈化空調風系統采用三級過濾（粗、中、亞高/高效過濾器），全新風系統表冷器配置可采用水表冷+氟表冷雙表冷形式，優選蒸汽加濕器，加上高精度控制系統，確保室內潔凈度及溫濕度可控。

重點二：保證醫護人員工作環境安全

（1）病房空調系統采用全新風直流送風系統，室內空氣全部排出，不循環使用。

（2）負壓病房采用上送側下排氣流組，氣流方向單一不紊亂。

（3）針對性的氣流組織，室內送排風口布置如下圖，流經病人的空氣不經過醫護，確保醫護人員安全。

重點三：保證外界環境的安全

（1）合理的壓力梯度，病房內污染空氣不外溢，室外污染空氣不侵入，實現靜態隔離。_

（2）排風系統過濾對病房環境安全至關重要，在病房排風口配置高效過濾器，且可實現過濾器檢漏，將所有污染物阻隔在室內，確保室外環境甚至通風管道不被污染。

（3）排風出口設置于建筑物最高位置3米以上，確保排出空氣能成環境氣流充分稀釋，將影響降到最低。

重點四：保證負壓壓差及壓力梯度的恒定

（1）負壓是負壓病房的基礎，在確保送風量滿足凈化要求的同時，對系統排風量設置一定的余量，且送風機、排風機均配置變頻調節，根據實際需求實時調整風量，確保在多因素影響下，仍能保證室內負壓。

（2）采用先進的圍護結構施工工藝，確保圍護結構嚴密性，漏風率低。

（3）對每個病房的送排風干管上配置定風量裝置，確保房間的送風量和排風量恒定，從而保證房間的壓力恒定。

重點五：保證系統運行的穩定可靠性

（1）負壓病房使用過程中的關鍵在于負壓的維持，負壓失控將導致嚴重的交叉感染。因此，對每一臺排風機組均應設置備用機組，在機組故障后自動開啟備用機組，確保負壓維持，同時也可在設備維護時互為備用。

（2）設備用電均配備雙電源設置，確保電源可靠。

山東愛德凈化工程股份有限公司是一家專業打造醫院潔凈手術室、ICU、消毒供應室、射線防護、檢驗科、病理科、無菌實驗室、無塵車間等凈化工程的設計與施工，以及醫院中心供氧系統、醫用中心吸引系統、智能傳呼對講系統、醫用制氧機、真空吸引機組、空壓機、輸液吊軌、走廊防撞扶手、病床隔簾、手術無影燈、醫用吊橋吊塔的設計、生產、銷售、安裝、維修為一體的綜合性企業。公司集專業方案設計團隊、健全配套產品渠道、專業系統施工隊伍、完善的售后服務于一體。具備國家建設部門頒發的相關施工資質；擁有一支經驗豐富的工程技術研發團隊；憑借多年來在凈化領域的專業積累，并結合國內多家工程施工管理實踐，為國內客戶提供全面優質整體凈化、供氧系統技術支持。如果您想了解更多關于凈化、供氧施工的信息，歡迎和項目部工程人員進行詳細溝通。欲知更多醫療凈化供氧行業知識，敬請關注微信公眾號：Aide-188（愛德凈化供氧）

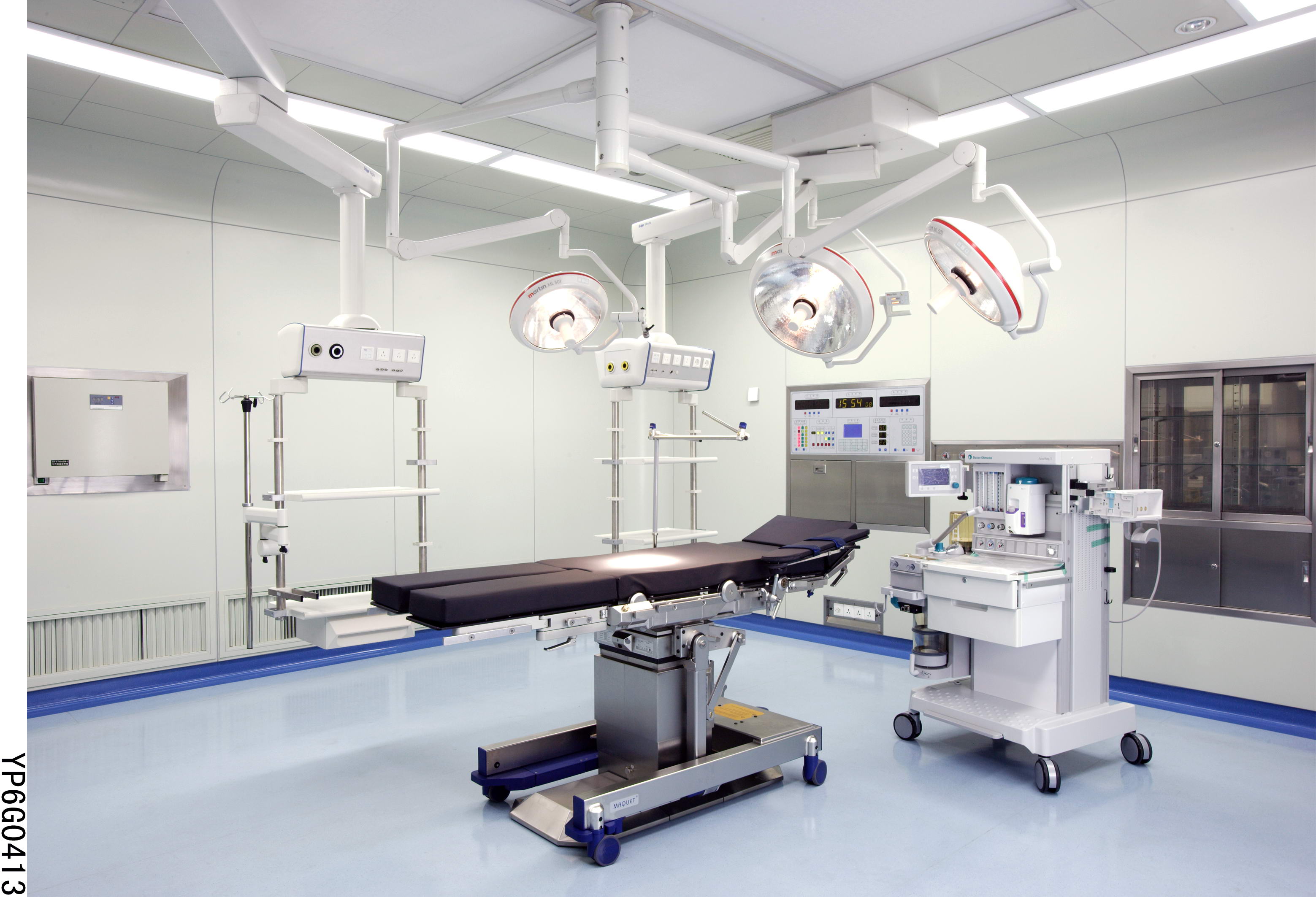

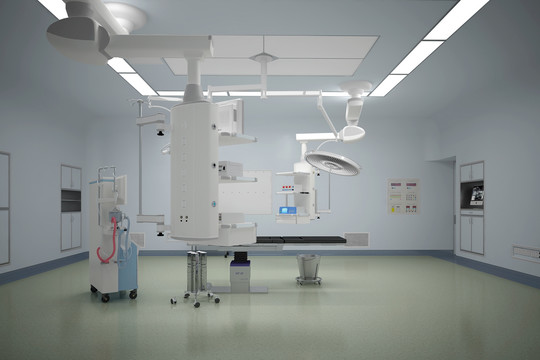

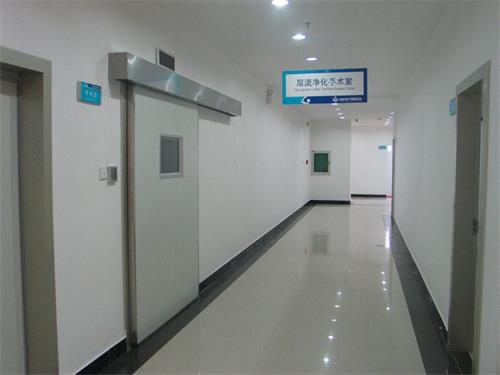

醫院手術室凈化設計規范、技術規范及要求

一

潔凈手術部裝飾要求

1

手術部墻體

1)手術室及潔凈內走廊墻壁體選用防銹，耐擦洗，耐酸堿，防火，隔音保溫的金屬材料(進口電解金屬板或彩鋼板)制成防菌墻面，墻體連接采用圓弧形式。

2)潔凈外走廊和其他輔助用房采用彩鋼板,彩鋼板板厚度必須按國家標準執行

2

手術部地面

1)全部采用進口防靜電,抗菌.防火.耐磨pvc卷材.

2)卷材拼縫均為熱焊熔接,平整無縫,與墻體均為圓弧連接.

3

吊 頂

1)手術室設計吊頂高度達到達2800mm,手術室(除清創間外)材質與墻體相同.

2)走廊及輔助用房設計吊頂高度達到達2800mm，采用彩鋼板吊頂。

4

門

1)手術部入口門，手術室門，換車間門均設計一樘光控制感應電動門，感應裝置，導軌均采用進口。手術部其他門均設計一樘電動門。

2)所有門套采用不銹鋼制作。

3)相關輔房的門采用手動門。

4)走廊設防撞扶手。

5

手術基本配置:

1)每間潔凈手術室的基本裝備應符合表達式要求。

2)手術室內必須具有多功能控制系統，采用進口。

多功能控制系統必須對手術室內各系統進行集中控制，開關鍵應為平面觸摸式。必須具有以下功能:

A. 時鐘

B. 計時器

C. 凈化空調系統溫.濕度與調節控制

D. 空氣處理系統開關與運行狀態顯示

E. 照明系統開關

F. 手術室無影燈開關及光亮調節

G. 高效過濾器排放系統開關及故障報警

H. 消防報警

I. 各種醫用氣體報警

J. 通訊系統:手術室與護士站或其他手術室之間的免提式呼叫對講

3)嵌入式醫用氣源面板應設置在手術床靠麻醉機的墻面下部，距地高度為1m-1`2m。

4)嵌入式觀片燈選配按表1，應設置在手術者對面墻上。

5)藥品柜。器械柜.麻醉柜應嵌入墻愉方便的位置.

表1:基本裝備

6)輸液導軌應做成吸頂式,位于手術臺上方頃棚上,與手術臺長邊平行,長度大于2`5米,兩條軌道間距應1`2米.

7)組合電源插座每個手術室配10個萬能插座,配二個接地端子,每間手術室有380V電源(手術室不允許用單個插座)

8)所有配置器具主材采用進口磨沙不銹鋼制作,質量均要求達到出口標準.

9)洗手池:洗手池采用進口不銹鋼制造;每臺洗手池下置60L電熱水器,配感應水嘴,感應皂液,獨立鏡燈,整個設置12個感應水嘴.

二

電氣設計要求

1、每間手術室配電負荷應不少于8KVA.

2、手術室照明由潔凈氣密封照明燈盤組成,禁用普通燈盤代替,照明均采用多點控制

3、手術部設計平均照度應在400Lex以上.

4、輔房,走廊平均照度應在200Lex以上.

5、院方將總電源引入四層手術室和設備層總配電柜內,手術層總配電柜,設備層總配電柜及其后所有的橋架.線管,電源線敷設全部中標方采購.安裝.

三

凈化空調設計要求

1

凈化空調系統

應使?jié)崈羰中g(shù)部處于受控狀態,應既能保證潔凈手術部整體控制又能使各潔凈手術室靈活使用,潔凈手術室應與輔助用房分開設置凈化空調系統.設計參數盡量符合《醫院潔凈手術部建設標準》的規定。

2

氣流組織

1)潔凈手術室內送風口應集中布置于手術臺上方，使手術臺及周邊區位于潔凈氣流形成的主流區域。

2)潔凈手術室采用鋁合金噴塑天花板送風裝置送風，其送風裝置尺寸分別應不少于百級2.4*2.6,萬級1.4*2.6.

3)潔凈手術室應采用雙側下部回風,回風口洞口上邊高度不應超過地面之上下0.5米,洞下邊離地面不低于0.1米.

4)無菌輔房.潔凈走廊為上送風下回風,高效送風口送風.

5)清潔走廊采用高效送風口若懸河送風,上送上回風.

3

凈化空調機組配置要求

1)手術室.潔凈走廊及輔房采用進口件組裝醫用衛生型凈化寬調機組配加濕器和干蒸汽裝置.

2)萬級手術室為一拖三.

3)新風系統采用分區集中控制,設一組新風機組.

4

凈化空調系統部件與材料

1)空調設備的選用應滿足下列要求:

2)凈化空調機組內表面及內置零部件應選用耐消毒藥品腐蝕的材質式面層,材質表面應光潔.

3)內部結構應便于清洗,并能順利排放清洗廢水,不易結塵,滋生細菌.

4)表冷器的冷凝水排出口應具有自動防倒吸,并在負壓時能順利排出冷凝水的裝置,凝結水管不能直接與下水管道相接,

5)機組內各級空氣過濾器前后應設置壓差計,測量接管應通暢,安裝嚴密.

6)消聲器式消聲部件的用材應能耐腐蝕,不吸潮,不積塵,不產塵,其填充料不允許使用玻璃纖維及其制品.

7)凈化空調中的各級過濾器應采用一次拋棄型,末級過濾器應采用不吸潮.不長菌的材料制作,不允許用木框制品,成品不應有刺激味..

5

凈化系統配置要求

1)凈化空調系統新風,送風為強制性,應采用德國進口定風量閥加以控制.

2)凈化系統由空調機組。定風量閥，不銹鋼天花板送風裝置。高效過濾器。消聲器。滅菌裝置，防火閥，鍍鋅鋼板風管(含保溫)等組成。

3)手術室每個凈化系統配風管電加熱淚器裝置.

6

凈化空調自控系統設計要求

1)每個凈化系統均需配套提供自動控制設備,其設備需采用進口名牌產品.

2)采用溫濕度傳感器,其可編和控制器配套執行機構實現恒溫恒濕控制.

3、配套提供手術室對機組進行遠程控制及溫濕度設定裝置.

4)應能對系統內的送風機.新風機.排風機.表冷器.過濾器.防火閥.調節閥等設備實施過程控制.

5)自控系統應包括電控制及弱電控制二部分.

7

測試及要求

1)在手術部竣工交付時,中標方應邀請省級以上有關部門對潔凈手術室工和有關項目進行測試,并出具檢測合格報告.

2)手術室室凈化測試項目為:靜壓差.送風量.新風量,溫度,相對濕度,噪聲.潔凈度,照度,含菌濃度.

3)對測試不合格項目,施工方應及整改,在整改后,對主要指標仍不能達標的,院方將保留追究其經濟及法律責任的權利.

4)技術圖紙應說明冬夏二季及過渡季節手術部空調冷熱負荷及肜電,用水要求.

5)空調系統所用冷熱源全部由需方提供,并將空調水管道敷設至設備層凈化機組2米處,其后的管道由中標方連接.

四

醫用氣體管紅及終端設計要求

1、萬級手術室的墻壁及吊臂上均各設一組氣體終端,其中一種為備用,每組四氣(氧氣.負壓吸引,壓縮空氣,笑氣),麻醉廢氣排放每間手術室只需在吊塔上設置;其他手術室墻壁上設有組氣體終端,一備一用,每組四氣(氧氣.負壓吸引,壓縮空氣,笑氣).配備氧氣切斷裝置.氣體終端采用進口件,必須操作方便,接口不具有互換性.

2、控制系統:所有氣體管道均通過本層閥門控制箱后進入手術室,務手術室內有氣體報警裝置.

3、負壓吸引采用非金屬管,麻醉廢氣排放采用高強度PVC管,其他氣體全部采用不銹鋼管.

4、醫用氣體管線應按照現行國家有關規范采購,安裝,管道應做好分段標識.

五

電腦呼叫系統

1、一臺主機控制(選用國家名牌),設在控制室.

2、每間手術室及功能輔房均考慮設一個呼叫點,能實現主機與各呼叫點的聯絡,各分叫點不能聯絡.

3、其管線的采購,敷設符合國家電氣,消防施工技術規范.

六

背景音樂.公共廣播系統

1、一臺主機控制(選用進口名牌),設在手術部護士長辦公室.

2、采用定壓輸送,吊頂安裝方式,功率3W.

3、一間手術室設一個音量控制開關.

4、系統配一個CD機或DVD機作音源播放器.

5、帶一個話筒可實現廣播找人的功能.

6、系統預留與消防系統連接的接口.

7、其管線的采購.敷設符合國家電氣,消防施工技術規范.

七

網絡系統

1、整個手術部設一個網絡集線器,將整個手術部邊成一局域網系統.

2、每間手術室.醫生辦公室.護士辦公室,主任辦公室各設一個網絡結點.

3、其管線的采購,敷設符合國家電氣,消防施工技術規范.

八

消防系統包括

1、消防報警;

2、防火隔斷;

3、防火門;

4、疏散標志;

5、應急燈的設計方案.

九

其它方面的要求

1、投標人必須承諾如違反招標文件及補充文件中任一被視作違約,并作違約處理.

2、院方根據需要有權更換各種材料部件的權利,單價據實調整.

3、投標人可提供好的建議及方案.

愛德凈化股份公司將不斷致力于產品質量的改良和手術室凈化工程的研發，不斷保持對手術室工程質量和技術品質的高標準要求，不斷將努力和誠信獻給新老客戶，使公司在市場競爭中名列前茅。欲知更多醫療潔凈室手術室凈化行業知識，敬請關注微信公眾號：Aide-188（愛德凈化供氧）

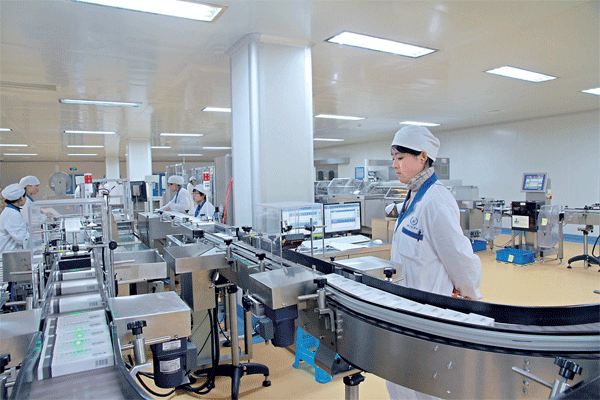

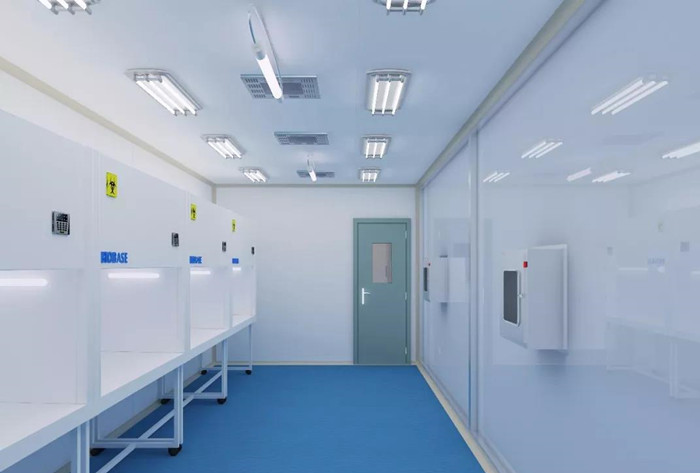

藥廠質檢中心實驗室是醫藥項目的組成部分，主要是對針對藥品生產過程以及原輔料、包裝材料、半成品及成品進行檢定和檢驗，保障藥品的質量。

根據我國現行GMP和《藥品檢驗所實驗室質量管理規范(試行)》有關實驗室的相關要求，藥廠質檢中心實驗室凈化設計可根據一下方面來設置要求：

一、藥廠質檢中心實驗室凈化主要功能間

1、試劑、標準品室;

2、清潔洗滌區，如清潔室、消毒室、準備室、培養室;

3、一般分析實驗區，如化學實驗室、原輔料檢驗室、包材檢驗室、普通儀器窒、成品檢驗室;

4、資料存儲、數據處理區，如檔案資料室、電腦室;

5、留樣觀察室，包括加速穩定性考察室;

6、人員用室，如：更衣室、休息室;

7、特殊分析作業區。分為理化系統(如高溫室、精密儀器室、天平室、毒氣室等)和生物系統(如抗生素微生物檢定室、無菌檢查室、微生物限度檢定室等)。

二、藥廠質檢中心實驗室凈化主要功能間環境凈化設置

藥廠質檢中心環境參數的設置要求分為三類：

第一類是對功能間有空氣潔凈度要求的。

1、無菌檢查室、微生物限度檢查室和抗生素微生物檢定室，應分開設置;

2、無菌檢查室、微牛物限度檢定室應為無菌潔凈室，室內凈化級別不應低于l萬級，操作區應設置局部100級單向流裝置;

3、對抗生素微生物檢定室，其凈化級別至少應為10萬級。

第二類是對功能間有溫、濕度要求的;

1、如加速穩定性考察室的環境參數通常為：溫度40℃，濕度75%;對天平室、精密儀器室主要是要求除濕。

第三類是普通的辦公區等，沒有特殊要求，像毒氣室則要求有專用的排氣設施。

三、藥廠質檢中心實驗室凈化空氣凈化系統及輔助設施

1、人凈設施

確認空氣潔凈度的等級要求，在進入潔凈區的工作人員需更衣，目的是阻止灰塵進入。為了避免交叉污染，1萬級無菌室、1萬級非無菌室和10萬級潔凈室的人員凈化設施應分別設置。在進入不同的潔凈室時，應更換相對應的潔凈衣。

2、物凈設施

物料凈化是指對生產、操作所用的原輔物料、試劑、半成品、包裝材料等的凈化，進入無菌室的物品和物凈設施應按無菌要求處理和設置。物凈設施有：傳遞窗(帶紫外線殺菌)、外清間、消毒間、緩沖間、工器具清洗間等相關設施。

愛德凈化公司主營凈化系統工程項目及配套設施安裝，如凈化手術室及重癥監護ICU、供應室、實驗室凈化、電子廠房、醫藥、食品衛生空氣凈化廠房、恒溫恒濕工程的設計、施工、售后服務及配套產品開發，公司與國內多所高校及國際知名公司建立了良好的合作伙伴關系。欲知更多實驗室室凈化行業知識，敬請關注微信公眾號：Aide-188（愛德凈化供氧）

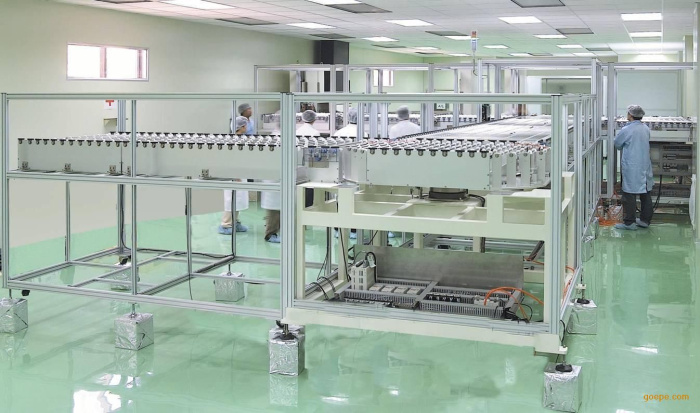

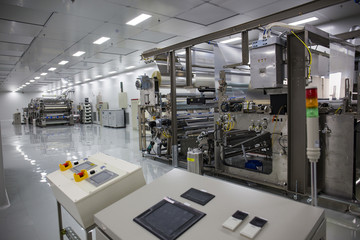

潔凈廠房要求比較高，在設計的時候一定要細心的。

一、潔凈廠房設計規范

1、潔凈廠房設計必須貫徹執行的有關方針政策，做到技術好、經濟合理、安全適用、確保質量，符合節約能源和環境保護的要求。

2、本規范適用于新建和改建、擴建的潔凈廠房設計，但不適用于以細菌為控制對象的生物潔凈室。本規范有關防火和疏散、消防設施章節的規定，不適用于建筑高度超過24米的高層潔凈廠房和地下潔凈廠房的設計。

3、在利用原有建筑進行潔凈技術改造時，潔凈廠房設計必須根據生產工藝要求，因地制宜、區別對待，充分利用已有的技術設施。

4、潔凈廠房設計應為施工安裝、維護管理、測試和安全運行創造必要的條件。

5、潔凈廠房設計除應按本規范執行外，尚應符合現行的標準、規范的有關要求。

二、 空氣潔凈度等級

1、空氣潔凈度應按表2.0.1規定劃分為四個等級。

注：對于空氣潔凈度為100級的潔凈室內大于等于5微米塵粒的計算應進行多次采樣。當其多次出現時，方可認為該測試數值是可靠的。

2、潔凈室空氣潔凈度等級的檢驗，應以動態條件下測試的塵粒數為依據。潔凈室空氣潔凈度的測試，應符合附錄二規定。

三、總體設計

*節 潔凈廠房位置選擇和總平面布置

1、潔凈廠房位置的選擇，應根據下列要求并經技術經濟方案比較后確定：

一、應在大氣含塵濃度較低，自然環境較好的區域；

二、應遠離鐵路、碼頭、機場、交通要道以及散發大量粉塵和有害氣體的工廠、貯倉、堆場等有嚴重空氣污染、振動或噪聲干擾的區域。如不能遠離嚴重空氣污染源時，則應位于其zui大頻率風向上風側，或全年zui小頻率風向下風側；

三、應布置在廠區內環境清潔、人流貨流不穿越或少穿越的地段。

2、對于兼有微振控制要求的潔凈廠房的位置選擇，應實際測定周圍現有振源的振動影響，并應與精密設備、精密儀器儀表允許環境振動值進行分析比較。

3、潔凈廠房zui大頻率風向上風側有煙囪時，潔凈廠房與煙囪之間的水平距離不宜小于煙囪高度的12倍。

4、潔潔廠房與交通干道之間的距離不宜小于50米。

5、潔凈廠房周圍宜設置環形消防車道(可利用交通道路)，如有困難時，可沿廠房的兩個長邊設置消防車道。

6、潔凈廠房周圍的道路面層，應選用整體性好、發塵少的材料。

7、潔凈廠房周圍應進行綠化?？射佒膊萜?、種植對大氣含塵農度不產生有害影響的樹木，并形成綠化小區。但不得妨礙消防操作。

第二節；工藝布置和設計綜合協調

1、工藝布置應符合下列要求：

一、工藝布置合理、緊湊。潔凈室或潔凈區內只布置必要的工藝設備以及有空氣潔凈度等級要求的工序和工作室。

二、在滿足生產工藝要求的前提下，空氣潔凈度高的潔凈室或潔凈區宜靠近空氣調節機房，空氣潔凈度等級相同的工序和工作室宜集中布置，靠近潔凈區人口處宜布置空氣潔凈度等級較低的工作室。

三、潔凈室內要求空氣潔凈度高的工序應布置在上風側，易產生污染的工藝設備應布置在靠近回風口位置。

四 、應考慮大型設備安裝和維修的運輸路線，并預留設備安裝口和檢修口。

五、應設置單獨的物料人口，物料傳遞路線應zui短，物料進入潔凈區之前必須進行清潔處理。

2、潔凈廠房內宜少設隔間，但在下列情況下可予以分隔。

一、按生產的火災危險性分類，甲、乙類與非甲、乙類相鄰的生產區段之間，或有防火分隔要求者。

二、生產過程中產生較強噪聲或散發較多熱量、塵粒和有害氣體，且不能采取局部措施加以控制者。

三、生產少，并經常不同時使用的兩個生產車間之間。

3、潔凈廠房的平面和空間設計，宜將潔凈區、人員凈化、物料凈化和其他輔助用房進行分區布置。同時應考慮生產操作、工藝設備安裝和維修、氣流組織型式、管線布置以及凈化空氣調節系統等各種技術設施的綜合協調效果。

4、潔凈廠房設計必須合理確定各種管線的平面位置和豎向標高。

5、潔凈廠房內各種固定技術設施(如送風口、照明器、回風口、各種管線等)的布置，宜首先考慮凈化空氣調節系統的要求。

第三節 噪聲控制

1、潔凈室內的噪聲級，應符合下列要求：

一、動態測試時，潔凈室內的噪聲級不應超過70分貝A。

二、空態測試時，亂流潔凈室的噪聲級不宜大于60分貝A；層流潔凈室的噪聲級不應大于65分貝A。  注：

（1）由于技術經濟條件限制，或噪聲大于70分貝A對生產無影響時，噪聲級可適當放寬，但不宜大于75分貝A；

（2）上述噪聲級是指在室內每一個工作點人耳位置（人離開）的測量值。對于變動噪聲，則取相同位置處在一個正常工作日內的等效連續聲壓級。

2、潔凈室的噪聲頻譜限制，應采用倍頻程聲太級；各頻帶聲壓級值不宜大于表3.3.2的規定。

3、潔凈廠房的平、剖面布置，應考慮噪聲控制的要求，其圍護結構應有良好的隔聲性能，并宜使各部分隔聲量相接近。

4、潔凈室內的各種設備均應選用低噪聲產品。對于輻射噪聲超過潔凈室允許值的設備，應設置專用隔聲設施(如隔聲間、隔聲罩等)。

山東愛德凈化工程股份有限公司以設計、安裝空氣凈化工程為主營業務，主要包括：手術室、ICU凈化工程、電子車間、廠房凈化工程、吊橋吊塔、并有完善的售前和售后服務。公司全體員工本著上下協力、盡職盡責、積極開拓的企業精神，在社會各界的鼎立支持下，走出了一條“以質量求生存，以管理促效益”的企業成長之路。欲知更多醫療凈化行業知識，敬請關注微信公眾號：Aide-188（愛德凈化供氧）

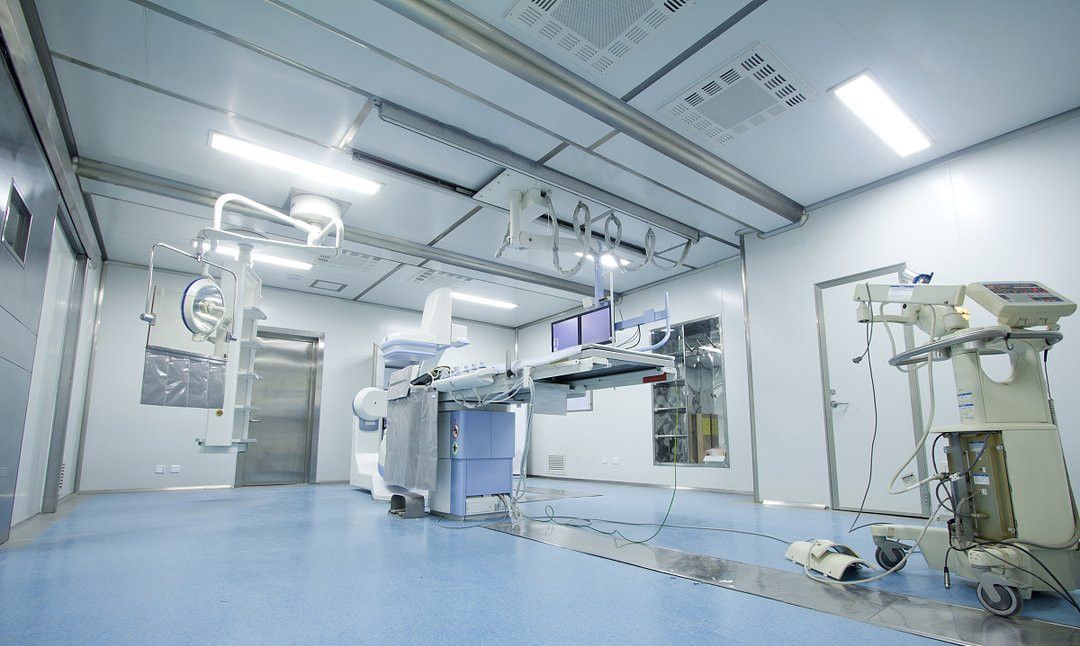

能源消耗是造成現代化醫院成本壓力的主要根源，而空調系統是在能源消耗中占總能耗比例最大的。為了節約能源，降低運營成本，現代化醫院從最初的注重管理轉變?yōu)樽⒅丶夹g(shù)，即用先進的技術更新傳統能耗運行系統，不斷升級和優化醫院耗能系統的結構，提升整體節能水平。

降低空調系統的運行能耗，首先需要一個節能合理的空調設計方案, 這包括空調分區、新風量的設計等等;其次也需要加強空調運行的管理控制和系統維護;另外, 還要在空調設備選型方面進行考慮，盡可能地選用一些節能的高效設備。下面小編將為大家介紹醫院空調系統的節能設計方案。

一、設計合理節能的空調系統

設計空調系統, 首要是選用合理的室內設計參數。而室內參數的設計已不能按照傳統的觀念進行考慮，設計人員需要具有節能意識。一個項目工程投產后再進行設備、安裝等方面的改造相對容易, 但要改變設計參數就不是那么容易的事了，因此，設計節能空調，設計參數尤為重要。這里的設計參數主要有：新風比新風量、換氣次數、室內溫濕度、單位面積冷(熱)負荷等。

1、選定合適的新風比

在潔凈空調中, 處理新風的耗能占了系統耗能的很大一部分。因此，在滿足生產工藝和操作人員需要的情況下，在《規范》允許的范圍內，應盡可能采用低的新風比。潔凈空間內的回風溫、濕度接近送風溫、濕度要求，而且較新風要潔凈，能回風的凈化系統，盡可能多地采用回風，提高系統的回風利用量，不能回風或采用少量回風的系統, 要進行能量回收。

新風量的確定，應遵循《潔凈廠房設計規范》或《醫藥工業潔凈廠房設計規范》;對于密閉程度高的潔凈廠房，新風量不能過低，否則，室內工作人員易產生“悶”的感覺。

2、采用較低的換氣次數

在醫藥行業, 新的《藥品生產質量管理規范》中，對各潔凈級別的換氣次數沒有做相應的規定，設計人員不應照搬以前的《規范》或所謂的設計經驗，一味地擴大換氣次數，而應緊密結合當?shù)氐拇髿夂瑝m情況以及工程的裝修效果，合理確定換氣次數。

比如，在南方等城市，室外大氣含塵濃度低或者工程項目的裝修標準較高。室內塵粒少、工藝本身又較先進，這類項目的潔凈空調可以適當降低換氣次數?！稘崈魪S房設計規范》中關于換氣次數的推薦只能作為設計時的參考, 而不是必須遵守的規定。

3、合理選定室內溫濕度及單位面積冷(熱)負荷

潔凈室溫濕度的確定應與生產工藝的要求相適應，在無特殊要求時，潔凈室內的溫濕度取值盡量取《規范》上限，同時要滿足人體的舒適要求。由于潔凈空調諸多參數的不確定性，通過熱力計算取得潔凈廠房的單位面積冷(熱)負荷相對較難，在實際運行中也并不準確，一般是根據經驗數據，確定某一廠房的單位面積冷(熱)負荷。

其中考慮的因素主要包括：當?shù)貧庀髼l件、換氣次數、新風比、圍護結構傳熱特性、工藝本身熱量、空間高度、保溫材料等等。

二、選用高效節能的制冷設備

隨著潔凈空調技術的不斷發展，國內外企業生產技術和產品質量的不斷提高，各種節能設備、節能技術在潔凈空調中得到了一定應用，如變頻控制、各種自控閥門的應用等。具體方法如下：

1、采用變頻調速風機

由于醫藥行業潔凈室的特殊性，系統運行初期和末期的阻力等相差是比較大的，如采用定頻風機初期阻力較小，風機的送風量偏大，通過調節風閥控制風量必然造成能源浪費，還可能達不到凈化要求。采用變頻調速風機的主要目的是保持系統的風量恒定，從而使?jié)崈羰覊毫Ψ€(wěn)定，避免影響凈化效果，并達到節能的目的。

此外，由于一般的舒適性空調只對室內溫濕度等參數有控制要求而不要求潔凈度，其采用變頻調速風機的目的是在變風量狀態下運行從而節能，這與潔凈空調的風量恒定是顯然不同的。雖然變頻調速風機的潔凈空調系統的初投資較大, 但由于其節能效果明顯，其初投資的增加部分會在不長的時間內得以收回。

2、空調機組加設能量回收段

對采用直排式空調系統(即全部不回風)或排風量較大的潔凈空調，在空調機組內設置能量回收段是一種較好的、切實可行的節能措施。能量回收段的實質，就是一個熱交換器，即在排風的同時，利用熱交換的原理，把排氣的能量回收，進入到新風中相當于使新風得到了預處理。

3、應用新型保溫材料

可用于潔凈空調風管及換熱段配管的保溫材料很多，通常有：用于保熱的巖棉、硅酸鋁、泡沫石棉超細玻璃棉等，用于保冷的超細玻璃棉、橡膠海綿(NBR-PVC)聚苯乙烯和聚乙烯等。

目前，在風管保溫中常用的新型保溫材料有超細玻璃棉、橡膠海綿(NBR-PVC)，兩種保溫材料，除保溫效果較好外，具有良好的不燃或阻燃性能，安裝也比較簡單。比如，橡膠海綿(NBR-PVC)保溫材料，熱傳導系數為0.037 W/mK，浸沒28 d吸水率<4%，氧指數≥33，燃燒性能達到難燃的B1級，且該保溫材料外觀效果好, 不足之處是價格稍貴。

4、加強裝備水平，采用先進生產工藝

潔凈空調節能的關鍵在空調機組，機組中主要的節能控制點除了變頻調速風機、電動水閥汽閥等，還包括低阻高效的過濾器、傳熱性能好的換熱器以及機組本體保溫、密封等。

先進的加工生產工藝對機組的能源利用水平也影響很大，如換熱器的焊接、機組內壁的光滑度、風機的動平衡等。個別廠家出于價格競爭的考慮，機組本體的保溫材料采用泡沫塑料，達不到應有的保溫效果，建議采用巖棉或聚氨酯發泡。

5、提高自動化控制水平

潔凈空調的自動控制系統, 主要由溫度傳感器(新風、回風、送風、冷上水)，濕度傳感器(新風、回風、送風、室內)，壓力傳感器(送風、回風、室內、冷回水、蒸汽)，壓差開關報警器(過濾器、風機)，閥門驅動器(新風、回風)、水量調節閥、蒸汽調節閥(加熱加濕)，流量計(冷水、蒸汽)，風機電機變頻器等自控元器件組成，以實現溫濕度的顯示與自控、風量風壓的恒定、過濾器及風機前后壓差報警、換熱器水量控制、新回風量自控等功能。

由于氣象條件的多變，室外空氣的參數也是多變的，而潔凈空調設計時是以“室外計算參數”作為基準及系統處于最不利狀況下考慮的，在某些時期必然存在能源上的浪費，對潔凈空調系統進行自動控制，其節能效果是顯而易見的。

三、加強空調系統的管理與控制

空調系統設計并安裝好后，其能耗還取決于另外一個因素，即使用習慣。不同的人管理同一個空調系統，在滿足使用的前提下，系統能耗可能差別很大。

1、使用過程中的節能方法

相對縮短潔凈空調系統的工作時間，對降低能耗是最直接的方法。另外生產過程中的熱水和余汽應盡可能經專用通道排除，以免給制冷系統增加負荷。潔凈空調系統在使用過程中, 要經常觀察系統的運行情況，及時調整各種參數在理想的范圍內，不要錯誤地認為換氣次數越大凈化效果越好。

對于潔凈室而言，在眾多污染源中，人是最大的污染源，所以，在不影響生產的前提下，盡量減少潔凈室內工作人員，而進入人員各種動作應緩慢，更不得大聲喧嘩。

2、維護方面的節能方法

新風口是為了保證潔凈廠房有足夠的氧氣而設置的，應安裝在空氣干燥、遠離塵的位置，一般情況下一個月更換一次就足夠了。

而中效過濾箱的作用是阻止回風口及經新風口漏阻的微粒，濾材是用無紡布制作的中效過濾袋。由于通過中效過濾箱的氣流大，更換不方便，不少人都在尋找提高袋效率、降低負荷、延長率袋壽命的有效方法。

通過中效過濾箱的空氣，經高效過濾器(中斷過濾器)進入潔凈廠房內，是過濾系統的最后一道防線，由于高效過濾器價格較貴，是一次性使用，更換前用壓差計、風速儀和塵埃計數儀測量有關參數。根據維護和使用情況，潔凈室的高效過濾器使用壽命通常為3—5年。

醫院空調系統的節能設計需根據醫院建筑具體地理位置、周圍環境條件、負荷情況，合理的選用設備，制定合理的空調方案，采取相應的節能措施，各個部分相互協調找到一套最佳的控制與管理方案，才能在保證良好的室內環境品質的情況下，達到節約能源的效果，從而提高醫院的運營效益。

潔凈手術室工程是一門專業性、綜合性要求高、難度大的工程，設計和施工復雜，技術風險大，因此，它對凈化工程公司提出了極高的專業性和技術性要求，需凈化工程公司具備很高的技術適應性與靈活性。需要凈化工程公司具有豐富的設計、制造、安裝、綜合調試、售后維護經驗的工程隊伍，嚴保凈化工程質量。欲知更多醫療凈化行業知識，敬請關注微信公眾號：Aide-188（愛德凈化供氧）

廠房凈化工程解決方案

隨著中國經濟的高速發展,電子信息產業技術已達到世界水平，許多電子,微電子產品性能、質量的提高和生產過程的微細化，越來越要求生產環境污染具有一定的空氣潔凈度和環境的控制。電子行業凈化工程設計方案分析,目前國內還沒有統一的電子產品的空氣潔凈度等級或生產環境控制要求的統一規定，所以一般是依據《潔凈廠房設計規范》(GB50073-2001)以及電子產品的生產廠家實際經驗等來確定電子廠房的潔凈度等級和溫濕度的要求。

凈化工程的設計過程中，應加強對光電子行業中凈化工程設計方案分析了解,根據該工程是新建工程或者是舊廠房改造工程，并結合其具體的生產工藝、生產流程等要求確定其需要的潔凈度、溫濕度。再根據該工程的具體情況，同時還要考慮到生產廠家的經濟承受能力，綜合各種因素來確定采用何種凈化方案，這樣才可設計出一個能滿足甲方生產使用要求、工程造價合理、經濟節能實用的方案。

常見潔凈廠房的方式有如下幾點：

一、組合式空氣處理機組 冷水機組 高效送風口

這是一個最傳統的凈化空調系統的設計方案。組合式空氣處理機組里含有各種功能段，如混合段、中建南方初效過濾段、表冷段、二次回風段(或中間段)、加熱段、加濕段、中效過濾段、風機段等。其冷源由冷水機組提供。

優點：1)、空氣處理效果好，因空氣經過集中處理，在送風過程中被污染程度較低。送風的溫度、濕度的控制比較精確;B、比較適用于有集中冷源的或是較大的廠房;C、空調冷熱源可與廠房普通空調系統合用或獨立冷熱源;D、維修頻率較低;E、車間的噪音低。

缺點：A、需要有配套的冷凍機房或有放置熱泵機組的室外空間。另需要有放置組合式空氣處理機組的空調機房，如25000m3/h的組合式空氣處理機組，常用外形尺寸為6450×1850×2250mm左右。對于舊廠房改造項目來說比較困難空出一個20-30㎡的機房的;B、造價高。特點：A、建議新風經過集中處理后再與回風混合，這樣可以減少表冷段的冷處理負擔;C、這類方案一般可以適用潔凈度較高的如百級、千級或萬級、十萬級等較低的凈化無塵廠房。

二、電子行業凈化工程設計方案分析之水冷柜機 增壓風柜 高效送風口

與前種方案比較，這是相對比較簡單的空調方案。它可以大大地縮小機房的面積，水冷柜機可以根據具體的情況布置于較小機房內或凈化車間內，增壓風柜也可以布置于機房內或吊在機房內或在夾層內。

優點：A、空氣處理效果較好的，處理過后的空氣在送風過程中被污染程度低。送風的溫度、濕度控制效果可以達到較好的控制。主要在空氣處理機組(增壓風柜)里進行控制;B、布置靈活。自帶冷源;C、大小廠房、新舊廠房都適用;D、維修頻率較低;E、車間噪音低。

缺點：A、需要小面積的機房。需要有冷卻塔、冷卻水泵的擺放位置;B、空調機組與空調處理機組要集中布置;C、造價較低。特點：這種方案可以是一次回風也可以是二次回風，具體根據車間的大小情況而定;這類方案一般可以適用于潔凈度為千級、萬級、十萬級等的凈化無塵廠房。

三、電子行業凈化工程設計方案分析之分體空調柜機 FFU送風口

這是最簡易的一個空調方案。是直接將分體空調柜機布置于車間內，并用彩鋼圍護起來，在柜機回風口處再在彩鋼板上開回風口(帶初效過濾網);KLC風機過濾單元FFU均勻布置于吊頂天花。這個方案適用于對室內溫濕度精度要求不高的無塵車間。

優點：A、不需要占用機房面積，布置很靈活的;B、可以滿足空氣的潔凈度;C、造價最低。如300㎡的無塵車間初投資約需要40萬;D、送風均勻度好。

缺點：A、溫濕度控制較差;B、可以滿足空氣的潔凈度;C、FFU的維修頻率高。

四、電子行業凈化工程設計方案分析之無塵車間的特點

A、無塵車間的潔凈度 ： LCD制屏的簡略流程為：清洗→印刷取向膜→磨擦→密封印刷層散布隔墊物→組合→劃線和切割→LC注入→貼偏振片→制屏終檢。在本設計里是指末端工藝的一些無塵車間，其凈化潔凈度一般為千級或萬級或十萬級。背光屏類無塵車間主要是這類產品的沖壓車間、組裝等無塵車間，其潔凈度一般為萬級或十萬級。

B、室內空氣參數要求 ：(1)溫濕度要求：溫度一般為24 2℃，相對濕度為55 5%。(2)新風量大。由于這類車間內，人員比較多，可以根據以下數值應取下列的最大值：非單向流潔凈室總送風量的10-30%;補償室內排風和保持室內正壓值所需的新鮮空氣量;保證室內每人每小時的新鮮

空氣量≥40m3/h。(3)送風量大。為了滿足潔凈室內的潔凈度及熱濕平衡，需要較大的送風量，就300平方米的車間，吊頂高度為2、5米的，如果是萬級，送風量就需要300×2、5×30=22500m3/h的送風量(換氣次數，是≥25次/h);如果是十萬級，送風量就需要300×2、5×20=15000m3/h的送風量(換氣次數，是≥15次/h)。

五、結論

電子行業凈化工程設計方案分析對于常規廠房潔凈室空調的設計，應根據電子廠房的生產工藝要求及甲方的經濟條件來選用哪種空調設計方案，以滿足生產工藝的要求作為前提。根據以往經驗，對于要求高的可以選用組合式空氣處理機組集中處理的空調方案;對于要求不高的，又要初投資低的，可以選用柜機 FFU?？傊?，具體的方案選擇根據具體情況而定。

愛德凈化是一家專業從事食品無菌車間、GMP潔凈車間、電子無塵車間、食品醫藥包裝車間、醫療器械車間、實驗室凈化等項目的設計、施工、調試、安裝為一體的凈化工程公司。欲知更多醫療凈化行業知識，敬請關注微信公眾號：Aide-188（愛德凈化供氧）

隨著全球經濟一體化的進程，我國的企業不僅同國內的企業展開激烈的競爭，而已還要跟國外企業展開更為廣闊更為激烈的競爭，所以我們現在的企業不得不進行轉型、升級、創新，因為只有這樣我們才能生存。而在這種商業環境下，無塵車間將被我們越來越重視，因為無塵車間不僅能保證工作人員身體健康，而且對產品的質量、精度、成品率、穩定性等都有顯著作用。

下面，小編來詳細介紹一下潔凈廠房施工的監控要求：

一、 通風空調專業潔凈度控制要點

潔凈空調施工在GMP廠房機電設備安裝施工過程中，是重中之重。故必須對其施工質量進行嚴格控制。在施工過程中應注意以下事項：

1.潔凈風管制作必須要臨時搭一間制作風管專用房，面積根據需要可大可小。分二間，一間15m2緩沖間，一間40m2～60m2制作間。

2.潔凈度質量控制必須從施工第一道工序抓起，嚴格材料進場，并將購置的鍍鋅鐵皮堆放在室內用塑料布蓋好，啟用時，每張鐵皮用洗滌精、水洗干凈、擦干后，送進緩沖室，在風管拼裝室內，地面要輔地毯，這樣可保證制作、拼裝風管的質量。

3.通風管道制作現場必須嚴格要求，否則后果無窮。我們必須從運輸→堆放→清洗→消毒→制作→封口，每一個環節都要嚴格控制。只有這樣，潔凈質量才能保證達標，真正符合潔凈車間對通風管道的要求。

二、 電氣專業潔凈度控制要點

1.根據《潔凈室施工及驗收規范》（JGJ71-90）的要求，潔凈室內的配電箱安裝，其內部不得有灰塵，箱體的露出表面應不產塵、干凈、光滑、易清掃，箱體與墻體接縫處必須進行密封處理等要求。故墻體上配電箱安裝可參考如下安裝方法（如下圖）：

此配電箱體面蓋的尺寸需參考墻體（彩鋼板）厚度來訂制，且要注意露出部份箱體的厚度須與面蓋深度相匹配，以避免安裝后配電箱的面蓋與彩鋼板面不緊貼有空隙現象。

2.GMP廠房里制藥設備到位后，各種動力源〈水、電、汽〉管道都要用暗管形式接到所在機器位置，盡量避免明管。如果實在不能安裝暗管的，就直接從天花板下來，接到機器的部位，但外面必須用不銹鋼園管封套，這樣即解決明管問題又解決美觀、清潔問題。

三、 給排水專業潔凈度控制要點

1.藥液、注射用水及凈化壓縮空氣管道的設計應避免死角、盲管。其制備、貯存和分配設備結構上應防止微生物的滋生和污染。管路的連接應采用快卸式連接，終端設過濾器。

2.地漏應帶有密封罩，且地面上不應有盲管。

四、 機械設備專業潔凈度控制要點

1.設備表面光潔，易清洗，裝有物料的設備盡量密閉，與藥料直接接觸的內壁應光滑、平整、避免死角。生產無菌藥品設備及容器，應選用低碳不銹鋼。

2.設備傳動部件要密封良好，防止?jié)櫥托孤λ幤贰⑷萜?、材料產生污染。

3.對制劑生產過程中會產生粉塵量大的設備，要加強防塵和捕塵、吸塵裝置。排放氣體應過濾，防止空氣倒灌。

4.對車間生產用干燥空氣、壓縮空氣、惰性氣體應有凈化裝置。

5.包裝機械要操作簡單，不出差錯，要有功能顯示器

6.配備的配套部件：如照明燈、閥門、電氣開關、變頻器、工作臺等都要選用質量過關、耐用的產品，防止因質量故障，使維修人員頻繁出入生產車間、吊頂區域。

山東愛德凈化工程股份有限公司作為國內較具實力的凈化工程公司，有專門項目部負責無塵車間凈化、化妝品車間凈化、印刷包裝車間凈化、電子無塵車間凈化的設計、生產、安裝和調試。公司集專業方案設計團隊、健全配套產品渠道、專業系統施工隊伍、完善的售后服務于一體。具備國家建設部門頒發的相關施工資質；擁有一支經驗豐富的工程技術研發團隊；憑借多年來在凈化領域的專業積累，并結合國內多家工程施工管理實踐，為國內客戶提供全面優質整體凈化系統技術支持。如果您想了解更多關于無塵車間凈化施工的信息，歡迎和項目部工程人員進行詳細溝通。欲知更多醫療凈化行業知識，敬請關注微信公眾號：Aide-188（愛德凈化供氧）

近年來，潔凈空調技術廣泛應用于科研、醫療、高科技產品生產、實驗室以及電子產品、精密儀器生產領域。作為潔凈室空氣潔凈控制的核心，潔凈空調系統的技術要求高、施工安裝過程質量要求嚴格，投資較大，一旦達不到使用要求，將造成較大損失。因此對潔凈室空調系統從設計、施工及維護清潔都需要非同一般的專業精神和嚴格的制度管理。筆者曾參與多個潔凈手術室的施工管理，就手術室潔凈空調系統的特點及施工要點做出分析。

一、潔凈室空調系統的特點

(一)風量大

潔凈室主要是通過空氣量的循環來過濾空氣中的塵埃、細菌等，實現對空氣中非生物粒子和生物粒子的控制。為達到潔凈的標準，送入的潔凈空氣量要足以保證潔凈空間所規定的潔凈度，因此風量要遠高于滿足房間熱、濕需求的空調送風量。現行規范《醫院潔凈手術部建筑技術規范》(GB50333—2002)對各級手術室的送風量及其他相關參數有明確規定，見表1。

表1 潔凈手術室主要技術指標

(二) 溫濕度控制精度高

與普通舒適性空調的僅滿足人員舒適的要求不同，潔凈室手術室溫濕度控制的精度是為了滿足治療的環境要求。過冷不利于醫生操作，過熱會使患者出汗，增加感染機會。特別是如器官移植等特殊手術時，溫度濕度太高太低都會使細菌容易繁殖，影響手術效果。為了實現恒溫恒濕，那么要求空氣處理機組中至少要具備制冷、制熱、加濕、除濕等功能段，而且需要精密控制的方式。

(三)系統風壓高

為達到空氣潔凈的要求，潔凈手術室一般至少要采用粗、中、高三級過濾器過濾，有特殊要求的高級別潔凈室，過濾器的設置會更多，而就這三級過濾器的阻力加起來就有650～800Pa左右，同時為保證維持潔凈室的正負壓調節要求，潔凈采用集中送、回風的方式，所以潔凈室的管道阻力一般比普通空調的要大一倍以上。為克服這些阻力，就要求空氣處理機組的送風機有足夠的壓頭。

(四)正負壓控制嚴格

無論是手術室還是隔離病房、實驗動物室等， 為了防止病毒細菌的擴散引起交叉感染，潔凈房間的正負壓控制非常重要，準確有效地控制正負壓極其關鍵。要獲得準確的壓差控制值，就要求潔凈室空氣處理機組要求要有較低的漏風率，才能達到較高的控制精度。

(五) 過濾系統要求高

為滿足手術在無菌無塵的環境下進行，需要潔凈手術室必須設置一套良好的空氣過濾系統。潔凈技術對微生物、塵埃等的控制程度，主要取決于過濾器的性能。潔凈室一般至少要經過三級過濾，空氣處理機組配備初、中效過濾器，送風末端配高效過濾器?？諝膺^濾器需要有良好的品質，一旦發生泄漏，就再也不可能達到潔凈的要求。

二、潔凈室空調施工要點

(一)安裝前的準備

潔凈空調在安裝前必須按照潔凈室主要施工程序認真制定施工進度計劃，為保證潔凈要求，進度計劃必須充分考慮其它專業對潔凈的影響，真正做到其它專業特別是建筑專業(包括地面、墻面、樓板)的裝飾裝修滿足潔凈要求后方可進行潔凈空調的施工。

(二)潔凈空調風管制作與安裝

潔凈空調風管材料的選用及安裝質量是保證潔凈空調系統功能實現的關鍵，抓好風管制作安裝環節就能在極大程度上保證潔凈系統的順利運行。要達到這一目標，必須抓好如下幾點：

1.材料選用

潔凈空調風管一般采用鍍鋅鋼板加工，對于潔凈手術室等潔凈要求較高的場所，風管甚至要采用不銹鋼板制作。當采用鍍鋅鋼板時應選用優質板，鍍鋅層應為100號以上，其雙面3點試驗平均值應不小于100g/㎡，且應鍍層均勻，無起殼、氧化、劃痕、銹蝕等現。吊架、加固框、連接螺栓、風管法蘭、鉚釘均應采用鍍鋅件，法蘭墊料應采用有彈性、不產塵、彈性好不易老化軟橡膠或者閉孔海綿橡膠等，風管的外保溫不得使用玻璃棉等纖維制品。

2.材料保管

潔凈空調用材料應設立專用倉庫集中存放。存放處要干凈，無污染源，避免潮濕，特別是風閥、風口、消聲器等部件更應嚴密包裝存放。潔凈空調的材料要縮短倉庫存放時間，宜隨用隨進貨。制作風管用的板材應將整件運至現場，避免散件搬運途中引起的污染。不銹鋼材料在存放時一定要防止與其他碳鋼材料接觸，避免不銹鋼材料銹蝕。

3.風管制作

加工制作潔凈系統的風管應在相對密封的室內進行。室內的墻壁宜光滑、不產塵、不積塵，地面可鋪設加厚塑料地板，地板與墻體結合處宜用膠帶封貼，避免灰塵產生。風管加工前，室內必須做到干凈，無塵、無污染。制作用的工具、設備必須保持干凈，無灰塵。參加制作的人員宜相對固定，人員進入制作場所應配戴一次性無塵帽、手套、口罩，工作服應常換洗。制作用材料應經過二到三次酒精或無腐蝕清潔劑擦洗后，才能進入制作場所待用。

加工后半成品應再次擦洗后進入下道工序，風管下料咬口后應立即組合成型，不宜久放。風管法蘭加工要保證法蘭平面平整，規格要準確，與風管相配，以保證風管組合連接時接口密封性好。風管底部不得有橫向接縫，并且盡量避免縱向接縫，規格大的風管應盡量以整板制作，盡可能減少加強筋，必須設加強筋的也不得使用壓肋加強和風管內設加強筋。風管制作應盡量采用聯合角或轉角咬口，咬口處鍍鋅層損壞的、鉚釘孔處以及法蘭焊接處的鍍鋅層損壞的必須用環氧鋅黃漆補做防腐。風管接縫翻邊裂縫處及鉚釘孔四周應涂以硅膠密封。風管翻邊必須平整均勻。翻邊寬度及鉚釘孔，法蘭螺孔必須嚴格按規范要求進行。柔性短管必須內壁光滑，一般可選用人造革或塑膠。

4.潔凈風管的安裝

室內清潔后，將系統風管運入。風管搬運過程中應注意封頭的保護，風管進入現場前應進行表面清潔工作。參加安裝的工作人員需經吹淋后，穿戴無塵衣、口罩、鞋套才可進行施工。使用的工具、材料、部件要進行酒精擦洗，無塵紙檢查，符合要求后方可進入施工現場。風管管件、部件連接應邊打開封頭邊連接，風管內做到無油污，法蘭墊料應為不易老化有彈性強度的材料，并且不得直縫拼接。潔凈室內的空調送排風管路應短、直、順，盡量減少管件，應采用氣流性能良好、渦流區小的管件和靜壓箱，管路系統盡量不采用軟管連接。安裝后開口末端仍要保持封口狀態。

(三)潔凈空調設備安裝

潔凈空調系統為保證潔凈手術室整體控制的同時使各潔凈手術室靈活使用，Ⅰ、Ⅱ級潔凈手術室每間均采用獨立凈化空調系統，Ⅲ、Ⅳ潔凈手術室可2～3間合用一個系統。所以對于一個大型醫院，為滿足各種手術的需要，手術室的數量較多，這就需要安裝多個潔凈空調機組。潔凈空調機組一般應安裝在與手術室毗鄰的技術夾層內。為減少灰塵的來源, 應對技術夾層進行簡單裝修，對其地面要平整耐磨，水泥地面不起砂，有條件的可對地面采取貼地面磚等有效手段防止地面污染，頂與墻面應作涂刷處理。在設備安裝前還應對技術夾層進行認真清理。

空氣過濾器的安裝是保證潔凈度的最重要的一個環節。我們在空氣過濾器選型時均應采用一次拋棄型。潔凈室通常是粗、中和高效三級過濾，系統中的中效過濾器安裝在風機的正壓段，高效過濾器安裝在送風末端、回風口安裝中效或粗效過濾器。粗、中和高效三級過濾器的安裝位置直接影響潔凈效果，安裝人員在安裝過程中一定要嚴格按照設計要求安裝。高效過濾器是潔凈空調系統的主要設備。由于濾紙非常精細，易損壞，因此只能在安裝時現拆高效過濾器包裝。高效過濾器安裝時，施工人員除了要避免將其損傷外，還要注意安裝時須將壓緊螺栓擰緊，而且施力要均勻，另外，在邊框搭接處封條應打入足夠的密封膠，否則造成的泄漏將直接使室內潔凈度超標。在系統試運轉時，必須在進風口處加裝臨時中效過濾器作為保護。待試運轉結束后，把臨時中效過濾器拆下，換上高效過濾器運行。

(四)潔凈系統檢測

潔凈空調系統在安裝完成后，根據潔凈空調特點，應進行兩個階段的綜合效能試驗檢測。首先應根據《通風與空調工程施工質量驗收規范》(GB50243—2002)的相關要求對系統的送回風口空氣狀態參數、室內噪音、室內空氣溫度和相對濕度、室內氣流組織等項目進行測定與調整。第二階段應根據《醫院潔凈手術部建筑技術規范》(GB50333—2002)的要求進行潔凈空調系統空態或靜態的綜合性能檢測，綜合性能檢測必須由衛生部門授權的專業工程質量檢驗機構或取得國家實驗室認可資質條件的第三方完成。

三、結束語

潔凈空調系統的在手術室的廣泛應用，對確保手術效果，防止因手術室空氣質量造成病患感染起到較為重要的作用。潔凈系統的施工安裝質量的好壞直接影響手術室潔凈效果。筆者在參與潔凈空調施工中也發現部分建設及施工單位對安裝環節不夠重視，導致手術室部份潔凈指標在竣工驗收時與規范要求有較大差距，系統調試較困難。所以我們必須嚴格按照規范要求，認真抓好施工安裝環節，確保施工安裝質量，認真做好潔凈系統的調試與測定，以保證潔凈空調系統發揮其應有的效能。

作為山東地區一家專注于層流手術室工程設計、研發、施工與安裝的技術型企業，愛德凈化始終堅定如初地在走在層流手術室工程建設與發展的道路上，是國內企業真正值得信賴的專業層流手術室室凈化實施者!欲知更多醫療凈化行業知識，敬請關注微信公眾號：Aide-188（愛德凈化供氧）
