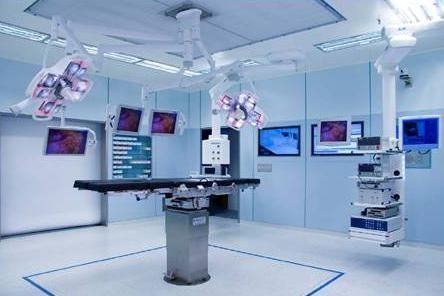

潔凈手術室的形式：

  一種是潔凈手術室主體結構形式按照構造可以分為：利用建筑物的混凝土壁面等作為潔凈室的壁面即所謂的“土建式”和利用板壁作為隔墻的“間壁式”兩種。由于土建式存在著產生塵土的問題，因此不能直接利用混凝土作為潔凈室的墻面，對于低級別潔凈手術室可以在混凝土墻面上粘貼瓷磚或涂上耐磨、防潮、表面光滑難吸附灰塵的涂料，此方式適用于近期或?qū)矶疾恍枰獢U(kuò)建或改造的性潔凈室，一般越來越少使用。

另外一種是間壁式潔凈室即組合裝配式潔凈室。潔凈室的建筑裝飾應遵循不產塵、不積塵、耐腐蝕、防潮、防霉、容易清洗、抗撞擊和符合防火要求的原則。一級、二級手術室可以采用整體式或裝配式壁板；三、四級手術室也可以使用大塊瓷磚或涂料，縫隙均應抹平，大塊瓷磚可以減少接縫，嵌縫材料應防霉防菌，確保密實平整，隨著我國醫藥手術部的不斷更新及改造此種方式很少用了。

 1、裝飾材料選擇的基本要求

（1）要求材料表面光潔、耐磨、耐腐蝕、不產塵，具有一定的強度

（2）要求易清洗、易消毒、不吸濕、不透濕、不易長霉

（3）具有較好的環保、節能、防靜電、保溫、隔音功能

（4）必須是不燃或難燃材料

（5）品質穩定，易加工，經濟實用

過去為減少直角藏污應有利于清洗，曾出現過卵形手術室設計、圓形手術室設計、正八角形手術室設計，但是這些形式結構構造比較復雜，空間利用不經濟因而日益少見。綜合以上優點后目前出現最多的是在現有矩形的基礎上陰角處做斜邊為1000長的45o切角，形成不等邊的八角形或陰角處制作成1/4小圓弧形。板材是一種經過特殊表面處理的定型的金屬板材，可以是鋁塑板、塑鋼板、不銹鋼板等。

潔凈手術室內外露部分不得使用木質和石膏材料。因為容易吸濕變形、開裂、積灰、滋生細菌

考慮到患者和醫護人員的舒適感覺，手術室的裝飾趨于人性化，無論是材質、顏色等達到撫慰人的情感?？紤]到種種因素，許多專家建議手術室使用灰綠色墻壁、明黃色的頂棚，地面的色調為灰暗色的中性色彩，看起來比較安全穩定。

  2、門窗：

手術室的門應為懸吊式腳控電動推拉門或手動推拉門，且具有氣密性。手術室門凈寬一般為1.4m。自動門的開關控制可以是按壓式、腳動式、光感式等等，可以根據用戶的需要選用。

潔凈手術室應采用人工照明，不應設置外窗。1000級以下的潔凈輔助用房可以設置外窗，但是必須是雙層密閉窗。

3、手術室選地材

（1）整體現澆水磨石（已很少采用）

（2）環氧樹脂地坪（采用此材質的不多）

（3）整體無縫同質焊接塑膠地板（較多采用）

（4）整體無縫同質焊接PVC地板（較多采用）

4、墻板、掉頂板的氣密構造及基本配置要求

 （1） 潔凈手術部與室內空氣直接接觸的外露材料不得使用木材和石膏。

 （2） 潔凈手術部嚴禁使用可持續揮發有機化學物質得材料和涂料。

 （3） 潔凈手術部得凈高宜為2.8～3m。

 （4） 潔凈手術室應采用人工照明，不應設外窗。

 （5） 潔凈手術室應采取防靜電措施。

 （6） 潔凈手術室內插座、開關、器械柜、觀片燈均應嵌入式安裝。

 （7） 潔凈手術的門凈寬不宜小于1.4m，并宜采用電動懸掛式推拉門，應設有自動延時關閉裝置。

 （8）潔凈手術部內墻體轉角和門的豎向側邊的陽角應為圓角，通道兩側及轉角處墻上應設防撞板。

 （9）手術部電源要求配置雙電源+UPS電源，獨立供電。

作為山東地區一家專注于潔凈手術室凈化工程設計、研發、施工與安裝的技術型企業，愛德凈化始終堅定如初地在走在潔凈手術室凈化工程建設與發展的道路上，是國內企業真正值得信賴的專業潔凈手術室室凈化實施者!欲知更多醫療凈化行業知識，敬請關注微信公眾號：Aide-188（愛德凈化供氧）

手術室凈化?車間凈化?實驗室凈化?愛德凈化—山東愛德凈化工程股份有限公司

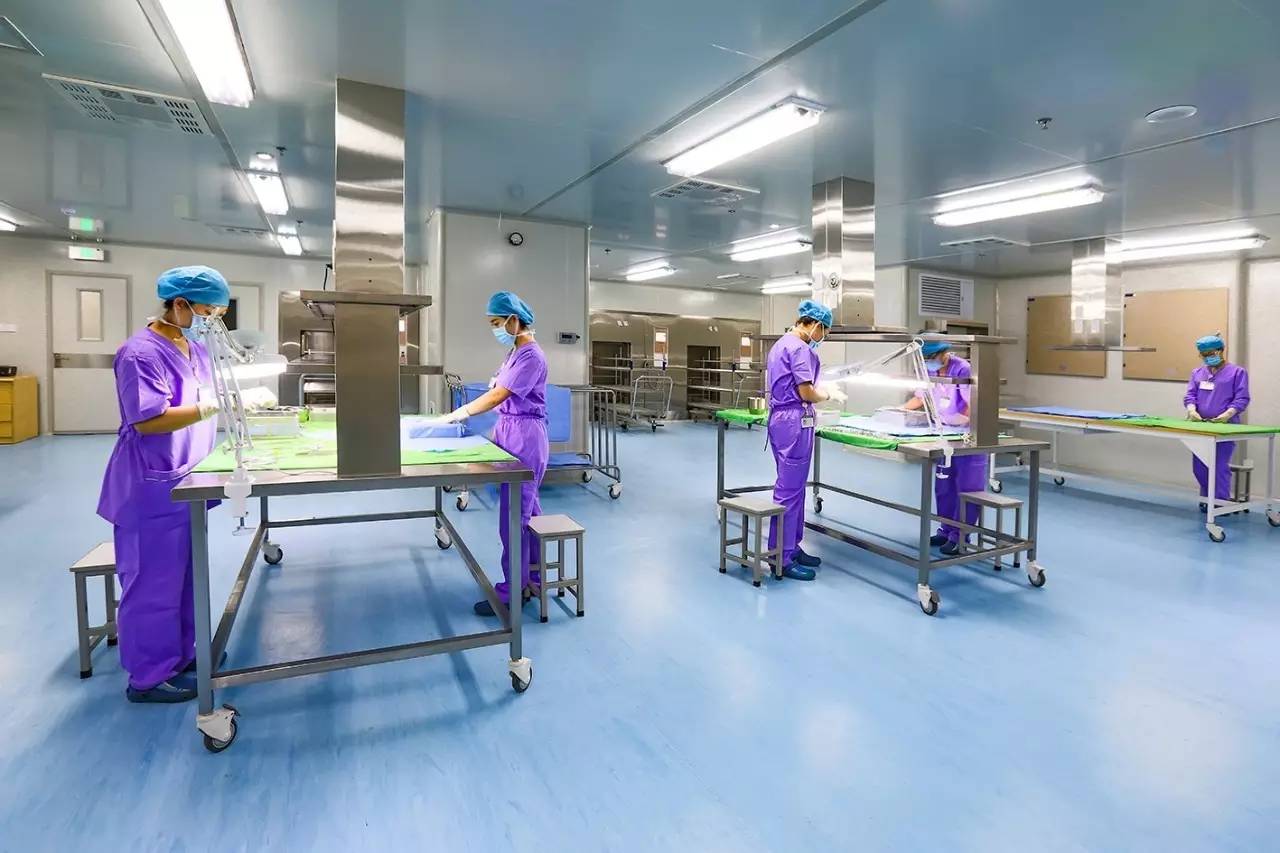

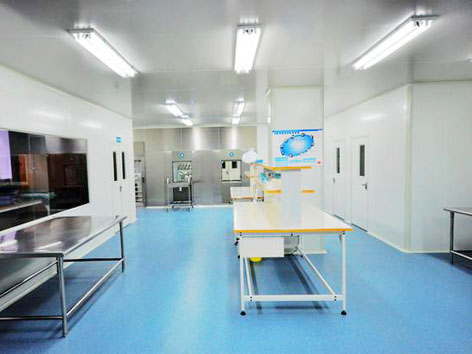

供應室是各醫院不可或缺的一個部門，它的主要職責就是將無菌的敷料以及器械等物品向臨床其它的科室供應，同時還要完成醫院各種醫療器械的回收、滅菌以及分類等工作。由此可見，醫院供應室在醫院中發揮著重要的作用。但是目前由于該部門面向的是所有的科室其種類具有多樣性，因此在進行消毒的時候，假如不徹底，就會造成院內的感染，不利于患者的治療和醫院的發展，因此，對醫院進行合理的布局以及設備配置具有重要性和迫切性。

醫院供應室的設備配置

主要包括了消毒滅菌、清洗、供水設備及其相關性的輔助設備，如超聲波清洗機、脈動真空滅菌器、凈水機、低溫等離子滅菌器、烘干機、全自動器械清洗機、蒸汽發生器以及硬性內窺鏡洗消中心。

醫院供應室的合理布局

根據該科室自身的任務特點以及醫院的相關條例規定，一般在進行布局的時候會將其分為無菌區、污染區以及清潔區三部分。并且根據各類儀器的功能，對其進行區域性的定位，一般污染區放置的是清洗槽、超聲波清洗機以及硬性內窺鏡洗消 系統等放置于清潔區與污染區之間的是全自動器械清洗機、傳遞窗以及烘干機等二放置于無菌區與清潔區之間的是低溫等離子滅菌器以及脈動真空滅菌器等二而維修間中可放置蒸汽發生器等在去污區的單獨房間內放置儲水罐以及凈水機。

材料與隔斷

將厚度為50mm的彩鋼板用作各個區域的阻隔墻面，而對設備進行隔段時，一般采用不銹鋼拉絲作用于清洗消毒機以及滅菌器的前后端。同時應該將體積較大并且重量較大的設備先進行定位之后在進行隔斷并根據設備體積的大小對墻面進行切割，并將它嵌入墻體。

將2mm厚的同質透心淡粉色PVC地板用作去污區的地面材料；

而將2mm厚的同質透心淡黃色PVC地板作為低溫滅菌間、敷料打包間、滅菌區、包裝區、清潔物品接收間、檢查包裝間以及一次性物品間的地面材料；

將2mm厚的同質透心淡藍色PVC地板作為緩沖間的地面材料。

將300x300mm的防滑地磚用作更衣間、小車清洗間以及水處理間的地面材料；

將300 x 600mm墻面高檔瓷磚作為墻面材料；

600x600mm的高檔拋光地磚作為走廊以及辦公室的地面材料；

將電泳鋁合金型材圓弧材料用于90陰陽角的過渡，以電泳鋁合金材料制作門窗框，以不銹鋼門套做門窗。

安裝凈化通風裝置

需安裝凈化通風裝置的主要有以下區域：

一次性物品間、滅菌區、檢查包裝間、無菌物品存放間、敷料打包間以及低溫滅菌間。應選用滿足相關標準要求的吸頂式空氣凈化消毒器在運行的過程中，會產生大量的熱，因此需安裝。在去污區，為了使負壓得到滿足，也應安裝，同時為了使精華區的壓差得到滿足，故而也應安裝凈化通風裝置。

水、氣、電的施工和材料

一般選用不銹鋼管作為純水給排水設施安裝時的水管，而選用PPR管作為自來水的給水管，應將凈水機與硬性內窺鏡洗消系統、蒸汽發生器以及全自動器械清洗機相連接，進而有效的減少水中雜質對設備造成的損傷，而將自來水與滅菌器等相連接。并且必須將所有的供述管路排布于吊頂板上便于以后的維修和檢查。

而安裝電氣時，一般生活區的燈選用的是格柵燈，工作區域內所選用的燈是凈化熒光燈，同應在供應室設置相關的配電分箱以及總配電箱，其設置多少主要是依據該部門儀器設備的量而定的。同時對插座和開關也需進行街里的配置，并且依據配置的電氣設備的功率以及電壓進行插座面板的配置。將網線端口以及電話端口設置于辦公室以及各個功能區。

并且將線布于彩鋼板內并套管和穿線使其具有美觀的效果。對有排氣和排水的設備需預留管道，以鍍鋅鋼管作為設備排水材料，以UPVC管作為生活污水設備的材料，無縫鋼管做蒸汽管材料，同時在閥門的選擇上必須合格。

結論

供應室屬于醫院中重要的部門，其設備配置以及布局的合理性對醫院的醫療衛生質量起著直接的影響作用，因此在后期的工作中，必須做好供應室的相關工作，保障醫療衛生和質量，避免院內感染促進醫學事業的發展。

山東愛德凈化工程股份有限公司成立于2010年08月，十年致力于醫院特殊科室建設，是層流手術室凈化、潔凈手術室裝修、ICU病房施工、新生兒NICU施工、CCU病房、醫院檢驗科、中心供應室裝修、層流病房施工、靜脈配置中心設計施工的專業化企業。主要服務對象為個大中小型醫院，擁有凈化工程相關專業承包資質，行業案例眾多，歡迎新老客戶前來咨詢。欲知更多醫療凈化行業知識，敬請關注微信公眾號：Aide-188（愛德凈化供氧）

手術室凈化?車間凈化?實驗室凈化?愛德凈化—山東愛德凈化工程股份有限公司

醫院手術室凈化空調設計，應導入新的觀點：

概括如下：手術室凈化空調對手術室空氣途徑的感染控制有效且不可替代；一個凈化空調系統所負擔的手術室間數宜少不宜多；引入污染度概念，在降低手術室關鍵區域污染度的同時，減少高凈化級別手術室的送風量；引入局部強化送風的概念，即采用置換氣流送風吊頂,在手術室關鍵區域形成單向流型氣流組織，降低手術室關鍵區域的空氣污染度；新風系統采用獨立的初、中效兩級過濾；采用定風量閥，以保證室內的正壓分布。

醫院空調的任務應該是：

維持室內所需要的氣候狀態并除去空氣中的塵埃、微生物、氣味和有害氣體。而醫院手術室的空調是最重要也是最困難的任務，尤其是控制空氣途徑造成的術后感染至關重要，因為降低和避免術后感染是保證手術成功、縮短患者恢復時間、降低醫療費用的關鍵所在。另外手術室空調的另一特點是服務面積雖小但風量大、能耗高、使用時間不確定，因此手術室空調在創造高度潔凈的室內氣候同時應特別注意空調系統的節能。

下面就天津市某醫院手術室設計為例，介紹設計者在該設計中體現的設計思路。

一、手術室概況

本潔凈手術部由八間手術室、中央潔凈大廳、麻醉室、蘇醒室等附屬房間組成，手術部位于醫技樓二層，手術室無外圍護結構，手術室凈化級別要求分別為千級（I級）1間、萬級（II 級）4間、十萬級（III 級）3間，手術室設計溫濕度考慮到兒童生理特點，全年控制在Tn=24～28℃，在手術室內就地可調，手術室設計相對濕度Фn=50%～60%。

二、手術室空調風系統的劃分

1.高級別手術室空調系統宜獨立設置，所謂高級別手術室是指千級以上手術室，其原因是高級別手術室空調送風量大，如同樣面積的手術室，百級手術室的空調風量是十萬級的3.4倍，是萬級的2.25倍。另外高級別手術室的使用頻率遠低于低級別手術室，這樣無論是一個空調系統負擔多個高級別手術室，或是一個空調系統負擔一個高級別手術室和多個低級別手術室，都會使空調系統長時間處于"大馬拉小車"的運行狀態。例如一個空調系統負擔1間百級手術室和2間萬級手術室或4間十萬級手術室，只要高級別手術室不使用，則系統設計風量至少大于此時所需風量的112%和84%，亦即此時系統所需風量僅為系統設計風量的47%和54.3%，而且此種因手術室使用與否引起的風量變化，不宜采用變頻調速方式進行調節，只能用調節總風閥的方式調節風量以適應系統風量變化，然而此種方式顯然不節能。所以無論從節約能源的角度，或是從使用可靠性、靈活性的角度，高級別手術室都應"按間"獨立設置空調系統，即一個凈化空調系統對應一間手術室。

2.對于低級別手術室，盡管與高級別手術室相比空調風量小的多，但一個空調系統所負擔的手術室間數也不宜過多，因為醫院手術室的使用情況具備不確定性。愈是高等級醫院，手術室為滿足特殊繁忙情況，設置愈多。手術室多，正常情況下的同時使用系數低，這樣當一個空調系統所負擔的手術室間數較多時，系統常處于"供大于求"的狀態，其運行能耗勢必較高，就象有的醫院所反映的"建的起，用不起"。筆者認為，對于低級別手術室一個空調系統所負擔的手術室不宜多于四至五間，而且一個系統負擔手術室過多，也會造成使用上的不可靠。

3.中央清潔大廳、清潔走廊、高級別手術間的準備區、無菌室等應由一個單獨的空調系統負擔，目的是保證手術室外部空氣環境時時處于"臨戰"狀態，那種將以上部位空調合在低級別手術室空調系統中的做法顯然不合理。因為合在一起的空調系統，或是在手術室停止使用時系統送風能耗過大，或是無法保證手術室外部氣候環境處于受控狀態。

總之，手術部空調風系統的劃分原則應該是運行可靠、調節靈活、各司其責、節約能源。

三、送風量確定和氣流組織

該醫院手術部進行空調設計時，國家尚未出版有關醫院手術室潔凈空調設計標準/規范，并且當時國內已有醫院手術室潔凈空調設計，基本上囿于工業潔凈室的設計思路，然而將工業潔凈室設計思路照搬到醫院手術室潔凈空調設計中會帶來兩個問題：

① 高級別潔凈室風量過大，如按照《潔凈廠房設計規范》（以下簡稱規范），百級手術室應在頂棚滿布高效過濾器風口，則一間36m2手術室的送風量為32400m3/h~45360m3/h（對應斷面風速為0.25m/s~0.35m/s），如此大的送風量，送風功耗達17.0kW~19.0kW，送、回風管道占用建筑空間大，風系統噪聲控制困難。

② 對于千級以下手術室，在相同風量下手術室關鍵區域污染度控制不理想，原因是套用《規范》千級以下手術室可采用亂流形式的氣流組織。通常的做法是在全室頂棚均勻設置高效過濾器風口，此氣流組織形式的理論依據是"全室稀釋和凈化"，然而根據德國標準DIN1946/4中關于污染濃度的概念，此種"全室稀釋和凈化"的氣流組織形式，在理想情況下可以使室內達到相同的細菌濃度，此時污染度為1，而如果突破"全室稀釋和凈化"的工業潔凈室氣流組織方式，會在手術室關鍵區域獲得更低的污染度。

針對以上問題，設計者參考德國Weiss手術室衛生空調系統的經驗，在手術室風量計算和氣流組織方面，突破工業潔凈室設計思路，引入降低總風量，強化局部送風，重在手術床及器械桌區域的設計概念，具體做法如下：

A.對于所有級別的手術室，均突破了全室稀釋和凈化的概念，引入局部強化凈化觀點，將所有手術室的送風口均集中布置在手術床的上方，即以無影燈吊桿為中心設置"層流送風箱"，根據級別不同采用不同送風斷面尺寸。

B.對于百級或千級手術室，采用潔凈氣流覆蓋區域面積乘以此送風區域斷面風速的方式確定風量。如本工程的千級手術室所采用送風層流箱覆蓋面積為2.4m×2.4m，斷面流速0.35m/s，因此送風量為7258m3/h，如果為百級，則采用送風層流箱覆蓋面積為3.0m×3.0m，斷面流速仍為0.35m/s，則送風量11340m3/h，僅為前述工業潔凈室計算方法的40%。雖然此設計思路借鑒了德國Weiss手術室衛生空調系統的經驗，但本工程并未采用德國學者介紹的大面積、小送風量（即大面積、低風速）的方式，因為根據國內醫院的具體情況，采用小風速時對客觀條件要求過于苛刻，且小風速時氣流沒有足夠的動量保持送風的單向流，很難達到理想的空調和凈化效果。而當斷面風速30.35m/s時，如回風口設置恰當，不僅可以使送風保持較好單向流型，而且其單向流的分流高度會小于0.6m，即分流高度低于手術床的操作面標高。

C.對于萬級、十萬級手術室采用換氣次數法確定送風量，萬級取n=30次/h，十萬級取n=20次/h。盡管此換氣次數取值為《規范》規定的下限值，但由于采用了全部送風量由手術床部位上方的"層流送風箱"送出，其手術區達到的細菌濃度為室內其他區域的50%，即手術區域空氣的污染度由全室稀釋和凈化方式的1降為局部強化送風方式的0.5。本工程萬級與十萬級手術室的"層流送風箱"送風面積分別為2.4m×1.2m和1.5m×1.5m，送風斷面風速均為0.35m/s。

總之，采用以上設計思路的該醫院手術室，在投入使用后效果良好，達到了用較小的風量，在手術室關鍵區域（手術床及器械桌區域）形成一個比手術室其他區域更潔凈、更衛生的氣候環境。

四 、設置初效+中效新風過濾機組

一些手術室的凈化空調系統設計中，新風的過濾問題未能引起充分的重視，新風常常是不經過獨立的過濾處理而直接與空調回風混合，其結果導致中效、高效過濾器壽命縮短，更換頻繁，系統的運行維護成本加大，甚至影響手術室的正常使用。這是因為新風與回風混合前，兩者的空氣含塵濃度相差過大，新風即便經過初效處理，其處理后的含塵濃度（30.5mm）也比十萬級空調回風在同粒徑范圍內的含塵濃度大70倍左右，是百級空調回風同粒徑范圍內含塵濃度的幾萬倍，從而使中效乃至高效過濾器沒有足夠的保護。為解決此問題，我們在新風通路上安裝了獨立的初效+中效新風過濾機組，使新風經過兩級過濾后再與回風混合，此時混合前的新風與回風在同粒徑范圍（30.5mm）的含塵濃度比較接近，真正起到了保護中效、高效過濾器的作用，而且新風過濾機組的初、中效過濾器清洗、更換方便，與更換高效過濾器相比投資少，維護簡便。在新風通路上設置新風過濾機組的另一優點是確保了新風量，因為定風量的新風過濾機組本身就相當于一臺"計量泵"。

四、采用定風量閥解決空氣平衡問題

手術部各區域的壓力分布對于保證潔凈手術室效果影響很大，而如何保證合理的壓力分布，除空氣平衡計算正確外，更重要的是送風、回風均應有良好的調節手段。以往風量調節裝置主要是手動對開多葉調節閥，此種閥門用于風量的精調節并不理想，實踐中有著調節困難、調試周期長的問題。針對此問題，兒童醫院工程手術室空調系統的送、回風管采用了德國TROX公司的自力式定風量閥，此閥可以自動消除風管壓力對風量的影響，閥體外部有風量調節刻度盤，調節十分方便，安裝此閥后，手術室的壓力調整變得十分簡單，現場幾乎無需費時進行壓力調整。

五、結 束 語

總之設計者在該醫院手術室凈化空調工程中，應借鑒國外先進的經驗，結合我國的具體情況，本著"降低風量、改善效果、節約能源、方便調節、提高可靠性"的原則，進行了以上五個方面的嘗試，實踐證明這些嘗試基本上是成功的。

山東愛德凈化工程股份有限公司是一家專業打造醫院潔凈手術室、ICU、消毒供應室、血液凈化中心、靜脈配送中心、疾控中心、數字一體化手術室、介入手術室、正負壓手術室、射線防護、產科、嬰幼兒病房、燒傷病房、血透室、檢驗科、病理科、整形美容手術室等凈化工程的高新技術企業，業務范圍主要涵蓋醫療建筑裝飾裝修工程、中央空調工程、電氣工程、智能化工程、給排水工程、氣體工程等的設計與施工。公司集專業方案設計團隊、健全配套產品渠道、專業系統施工隊伍、完善的售后服務于一體。具備國家建設部門頒發的相關施工資質；擁有一支經驗豐富的工程技術研發團隊；憑借多年來在凈化領域的專業積累，并結合國內多家工程施工管理實踐，為國內客戶提供全面優質整體凈化系統技術支持。如果您想了解更多關于車間凈化施工的信息，歡迎和項目部工程人員進行詳細溝通。欲知更多醫療凈化行業知識，敬請關注微信公眾號：Aide-188（愛德凈化供氧）

手術室凈化?車間凈化?實驗室凈化?愛德凈化—山東愛德凈化工程股份有限公司

供應室是各醫院不可或缺的一個部門，它的主要職責就是將無菌的敷料以及器械等物品向臨床其它的科室供應，同時還要完成醫院各種醫療器械的回收、滅菌以及分類等工作。由此可見，醫院供應室在醫院中發揮著重要的作用。但是目前由于該部門面向的是所有的科室其種類具有多樣性，因此在進行消毒的時候，假如不徹底，就會造成院內的感染，不利于患者的治療和醫院的發展，因此，對醫院進行合理的布局以及設備配置具有重要性和迫切性。

醫院供應室的設備配置

主要包括了消毒滅菌、清洗、供水設備及其相關性的輔助設備，如超聲波清洗機、脈動真空滅菌器、凈水機、低溫等離子滅菌器、烘干機、全自動器械清洗機、蒸汽發生器以及硬性內窺鏡洗消中心。

醫院供應室的合理布局

根據該科室自身的任務特點以及醫院的相關條例規定，一般在進行布局的時候會將其分為無菌區、污染區以及清潔區三部分。并且根據各類儀器的功能，對其進行區域性的定位，一般污染區放置的是清洗槽、超聲波清洗機以及硬性內窺鏡洗消 系統等放置于清潔區與污染區之間的是全自動器械清洗機、傳遞窗以及烘干機等二放置于無菌區與清潔區之間的是低溫等離子滅菌器以及脈動真空滅菌器等二而維修間中可放置蒸汽發生器等在去污區的單獨房間內放置儲水罐以及凈水機。

材料與隔斷

將厚度為50mm的彩鋼板用作各個區域的阻隔墻面，而對設備進行隔段時，一般采用不銹鋼拉絲作用于清洗消毒機以及滅菌器的前后端。同時應該將體積較大并且重量較大的設備先進行定位之后在進行隔斷并根據設備體積的大小對墻面進行切割，并將它嵌入墻體。將2mm厚的同質透心淡粉色PVC地板用作去污區的地面材料；而將2mm厚的同質透心淡黃色PVC地板作為低溫滅菌間、敷料打包間、滅菌區、包裝區、清潔物品接收間、檢查包裝間以及一次性物品間的地面材料；將2mm厚的同質透心淡藍色PVC地板作為緩沖間的地面材料。將300x300mm的防滑地磚用作更衣間、小車清洗間以及水處理間的地面材料；將300 x 600mm墻面高檔瓷磚作為墻面材料；600x600mm的高檔拋光地磚作為走廊以及辦公室的地面材料；將電泳鋁合金型材圓弧材料用于90陰陽角的過渡，以電泳鋁合金材料制作門窗框，以不銹鋼門套做門窗。

安裝凈化通風裝置

需安裝凈化通風裝置的主要有以下區域：一次性物品間、滅菌區、檢查包裝間、無菌物品存放間、敷料打包間以及低溫滅菌間。應選用滿足相關標準要求的吸頂式空氣凈化消毒器在運行的過程中，會產生大量的熱，因此需安裝。在去污區，為了使負壓得到滿足，也應安裝，同時為了使精華區的壓差得到滿足，故而也應安裝凈化通風裝置。

水、氣 、電的施工和材料

一般選用不銹鋼管作為純水給排水設施安裝時的水管，而選用PPR管作為自來水的給水管，應將凈水機與硬性內窺鏡洗消系統、蒸汽發生器以及全自動器械清洗機相連接，進而有效的減少水中雜質對設備造成的損傷，而將自來水與滅菌器等相連接。并且必須將所有的供述管路排布于吊頂板上便于以后的維修和檢查。而安裝電氣時，一般生活區的燈選用的是格柵燈，工作區域內所選用的燈是凈化熒光燈，同應在供應室設置相關的配電分箱以及總配電箱，其設置多少主要是依據該部門儀器設備的量而定的。同時對插座和開關也需進行街里的配置，并且依據配置的電氣設備的功率以及電壓進行插座面板的配置。將網線端口以及電話端口設置于辦公室以及各個功能區。并且將線布于彩鋼板內并套管和穿線使其具有美觀的效果。對有排氣和排水的設備需預留管道，以鍍鋅鋼管作為設備排水材料，以UPVC管作為生活污水設備的材料，無縫鋼管做蒸汽管材料，同時在閥門的選擇上必須合格。

結論

供應室屬于醫院中重要的部門，其設備配置以及布局的合理性對醫院的醫療衛生質量起著直接的影響作用，因此在后期的工作中，必須做好供應室的相關工作，保障醫療衛生和質量，避免院內感染促進醫學事業的發展。

山東愛德凈化工程股份有限公司成立于2010年08月，十年致力于醫院特殊科室建設，是層流手術室凈化、潔凈手術室裝修、ICU病房施工、新生兒NICU施工、CCU病房、醫院檢驗科、中心供應室裝修、層流病房施工、靜脈配置中心設計施工的專業化企業。主要服務對象為個大中小型醫院，擁有凈化工程相關專業承包資質，行業案例眾多，歡迎新老客戶前來咨詢。欲知更多醫療凈化行業知識，敬請關注微信公眾號：Aide-188（愛德凈化供氧）

手術室凈化?車間凈化?實驗室凈化?愛德凈化—山東愛德凈化工程股份有限公司

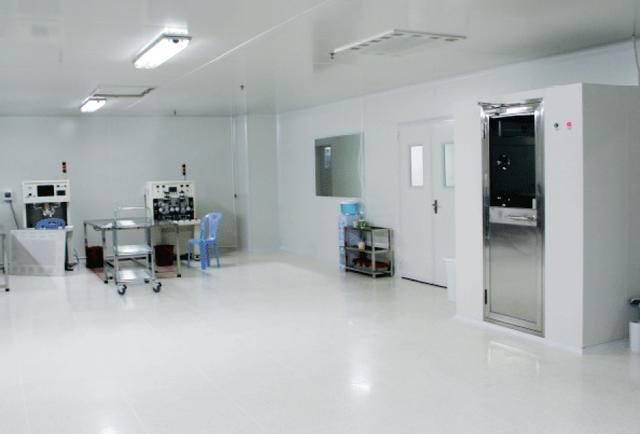

百級無塵車間潔凈空調的設計要求

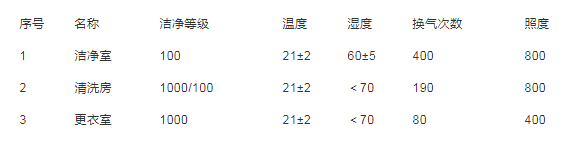

1、主要設計參數

根據生產工藝要求及FS209E的相關規定，并參考《潔凈廠房設計規范》GBJ73-84。如下設計：

2、潔凈空調系統設計，潔凈空調換氣次數

100級：換氣次數為400次/小時（斷面風速0.36m/s）

1000級：換氣次數為80次/小時

10000級：換氣次數為40次/小時

100000級：換氣次數為25次/小時

3、潔凈室冷負荷

夏季冷負荷包括圍護結構負荷、人員負荷、照明負荷、生產設備負荷、空調機組內風機負荷、新風負荷等。其中，生產設備一項由甲方提供設備功率和設備的排氣量。經計算，主潔凈室面積指標1170W/m2，清洗房面積指標1220W/m2。

4、潔凈室的新風量和送風量

新風量綜合考慮人員衛生所需風量、生產設備排風量、維持潔凈室正壓所需風量，經計算得出。100級潔凈室空調送風量由冷負荷和焓差經計算得出。而1000級以下潔凈室的空調送風量除由冷負荷和焓差的計算值外，還需考慮潔凈換氣次數，取二者的最大值。之所以與100級潔凈室不同，是由于空調方式不同。

5、100級主潔凈室（包括清洗房）的空調方式

采用PAHU+AHU+FFU的空調方式，其中：PAHU為新風處理機組，AHU為空氣處理機組，F(xiàn)FU為帶風機的高效過濾器系統中加PAHU，潔凈室正壓由PAHU風機馬達變頻控制，同時使室外環境的變化對潔凈室的影響減小，對潔凈室的溫、濕度控制有利。每個車間均為獨立空調系統。凈化空調機組AHU將從室內抽回的回風與新風機組PAHU處理過的新風混合，經過濾、冷卻、加濕等處理后，送至潔凈室天花板上的空間，再與由回風技術夾墻回到天花板上的室內空氣混合經FFU送到室內。生產設備的局部排風由排風機排至室外。潔凈室氣流組織為上送下回單向流，天花上基本布滿FFU送風，地板采用開孔率為18%的架空地板，部分地板有調節閥，以調節氣流的流型。

6、1000級更衣室和小清洗房

輔助潔凈車間采用AHU加末端高效過濾器的空調方式。在空調送風量由冷負荷和焓差的計算值小于由換氣次數的計算值很多時，采用二次回風，以便潔凈室的溫、濕度控制，同時減小空調機組的初投資。

7、空氣處理

潔凈室的新風經PAHU的初、中效過濾后，再經冷卻盤管處理后送給AHU。冷卻盤管的冷卻功能在新風需除濕時由中央冷源提供冷凍水實現。

新、回混合風經AHU的過濾、冷卻、加熱、加濕處理：

a.冷卻：由中央冷源提供冷凍水流經AHU盤管實現冷卻功能。

b.過濾：空氣經置于AHU內的初、中效過濾器的過濾，再經末端高效過濾器送至室內。

c.加熱：由裝在送風管中的電加熱器實現加熱功能，電加熱器在此系統中只起輔助作用。

d.加濕：干蒸汽加濕器通過安裝于送風管中的蒸汽噴管向空氣中加濕。加濕器為電熱式，其供水為RO水。

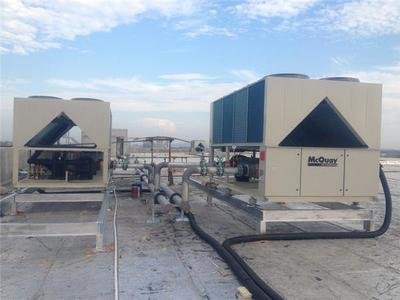

8、冷源設置和空調水系統

工程中空調設備采用螺桿式冷水機組，冷媒為R134a，冷凍水供回水溫度7℃/12℃?？照{(diào)水系統為一次泵變水量水系統，根據系統的水量的變化情況控制泵的運行臺數，實現系統經濟運行，同時供、回水主管之間設有壓差旁通控制，保證供、回水壓差的恒定及有足夠的水流過冷水機組的蒸發器。

9、自動控制系統

工程新風機組風機馬達采用變頻自動控制，在保證衛生的前提下，根據潔凈室靜壓調節變頻器，使?jié)崈羰业撵o壓不隨生產設備的排風量的變化而變化，同時起到節能作用。工程對溫、濕度要求較高，夏季降溫、除濕均有表冷器實現，故采用溫、濕度PID輸出最大值的控制方法。AHU及PAHU的冷凍水量采用等百分比二通電動調節閥進行控制。主潔凈室每臺AHU負責的區域較大，所以每臺AHU分別配2~3個溫、濕度傳感器取平均值進行溫、濕度的自動控制?？照{(diào)系統的除濕主要由PAHU來完成。冷凍水系統方面采用負荷控制的方法確定冷凍水機組及相應的水泵、水塔的開啟臺數。根據設定供、回水壓差自動控制供、回水主管之間壓差旁通閥。因此一個無塵車間工程的設計需要從通風、機電、水處理等多個環節來綜合考慮。姑蘇凈化專業提供潔凈車間、潔凈廠房、凈化車間、凈化廠房、無塵室、凈化工程、潔凈工程、潔凈手術室、層流手術室、無塵廠房等潔凈室工程凈化設計、施工、調試、維護保養。

手術室凈化?車間凈化?實驗室凈化?愛德凈化—山東愛德凈化工程股份有限公司

以制藥潔凈車間凈化空調系統為研究對象，給出了系統風量、壓差的調試方法以及潔凈度的測定方法。分析其調試與測定過程中出現的問題，結合生產工藝特殊性提出相應的解決方案和建議，以期為相關生物制藥廠凈化空調系統的設計、施工、調試等提供借鑒和參考。

藥品是用于預防、治療疾病的商品，其質量直接關系到人體健康。一些藥品在生產過程中如果受到微生物、塵粒的污染或交叉污染，會引起很大的危害。1965～1966 年間瑞典曾發生甲狀腺藥片沙門桿菌污染事故，突發性沙門桿菌患者多達 206人[1]。而 SARS 病毒的氣溶膠傳播特性讓人們真正意識到空氣潔凈技術的重要性[2]，2002 年 11 月 6日首例嚴重急性呼吸綜合癥患者在廣東省中山市被發現，到 2003 年 8 月 7 日，疫情已經擴展到 34

個國家和地區，累計疑似病例 8437 例，916 人死亡，給許多國家和地區造成了巨大的經濟損失[3]，也將國家生物安全領域研究和實驗裝備領域研究提升到戰略高度（我國空調潔凈行業起步晚）[4]。生物制藥行業對生產環境中的潔凈度、風速、各房間之間的壓差和溫濕度等均有嚴格的要求，凈化空調能否調節出達到生產要求的空氣參數是決定藥品質量最關鍵的因素之一。本文就西安某生物制藥有限公司新建制藥廠房凈化空調調試中遇到的一些問題做出分析，并給出相應的解決方法和建議，以期為制藥廠和其他凈化空調系統的設計、施工、調試等提供依據。

1 項目背景與凈化空調系統概況

1.1 項目背景

該生物制藥廠是高純化口蹄疫滅活疫苗的定點生產企業，生物安全水平將嚴格按照國內動物生物安全三級實驗室的規范設計和建設（根據感染性生物因子對個體和群體的危害程度和采取的防護措施，世界衛生組織將其分為Ⅰ、Ⅱ、Ⅲ、Ⅳ級[5]）。該制藥公司藥品生產車間主要包括口蹄疫生產車間、動力中心、污水處理站以及周邊輔助用房。車間長約 150m，寬約 62m，建筑面積約 9000ｍ2，地上一層為綜合生產車間，二層為鋼制平臺，用來放置空調機組，凈化空調面積約為 6000ｍ2。整個生產車間的安裝材料均按照國家《藥品生產質量管理

規范》[6]的要求選取，地面采用環氧樹脂自流坪，墻角均是圓弧角，墻體和吊頂均采用雙面玻鎂巖棉彩鋼板，正壓區門采用普通鋼制門，負壓區門采用不銹鋼氣密門，傳遞窗采用電子互鎖裝置。車間生產區內緩沖、更衣、實驗區走廊、滅菌后室、氣鎖、無菌間、微生物檢驗、細胞制備間設計潔凈度等級為 B 級，氣鎖、前室、更潔凈衣、走廊、配液、配液預留房間設計潔凈度等級為 C 級，其余輔助用房潔凈度等級均設計為 D 級。內外設計參數見表1。

1.2 凈化空調系統概況

根據 GMP（Good Manufacturing Practice）以及口蹄疫滅活疫苗生產車間內各房間生產工藝的要求，為避免污染和交叉污染，藥品生產車間共設計了 18 個凈化空調系統。對于濃縮間、種毒間、離心間等負壓核心區域采用直流處理方案，即全新風處理方案。對于灌裝間、乳化間、更衣間等正壓區域采用一次回風處理方案。車間內除清潔走廊和污物走廊外，生產車間的各功能房間均采用頂送下側回（排）風的方式，回（排）風口安裝在回風夾墻上，氣流以不均勻的速度呈不平行流動，不斷稀釋室內空氣將污染物逐漸排出。本文選取種毒間、離心間、毒種制備間以及相關輔助房間中設置的AHU103 系統（系統流程示意圖如圖 1 所示）為例，分析討論其調試與測定過程中出現的問題與解決方法。需要注意的是凈化空調過濾器位置一定要按照規范要求放置，不可貪圖方便隨意放置，延安某藥廠的片劑車間空調系統的高效段沒有按規范設置在系統末端，而是設置在空調機組送風機的正壓出風段，導致片劑車間的高效過濾器更換頻繁[7]。

2 凈化空調系統的調試與分析

2.1 風量調試

2.1.1 系統風量調試

開機調試前要檢查環路中閥門的開度以及安裝是否正確，保證手動對開多葉調節閥、電動對開多葉調節閥、手動生物密閉閥、電動生物密閉閥、文丘里變/定風量閥處于全開狀態。開機后空調機組先以低頻運行，AHU103 系統送風機頻率設為35Hz，排風機設為 30Hz，目的是為了防止環路不通順，導致風管變形，如止回閥安裝方向相反，導致空調機組受壓變形或者風管變形。檢查環路通暢方法為：采用手持壓力表測量關鍵部位的壓力，如風機出口段壓力或者風量測定孔壓力或袋進袋出送排風壓力；然后升高風機頻率滿足設計風量，工程中在風管（新、送、排）設有風量測定孔，利用手持風速儀測量新、送、排主風道的風量確定相應的風機頻率。

2.1.2 房間風量調試

利用 TSI 風量罩測量房間風量，若發現所有房間風量整體偏小或者偏大，可升頻或降頻來滿足風量要求。每個房間的風量主要依靠送風支管上的手動閥進行調節，而在靠近干管前端部分的房間，如果上述方法滿足不了，可利用文丘里式定風量閥進行調節，如房間設計風量為 200m3/h，若實際送風量達到 500m³/h，此時只使用手動閥調節會產生很大的噪聲，應與文丘里式定風量調節閥相結合，提高支管阻力，既滿足風量要求又不會產生噪音。個別房間面積較大分口布置較多，其風口布置如圖2（a）所示，在調試過程中會出現風口 1 和 2 呈負壓氣流倒灌，而風口 3 和 4 風量很大，房間氣流組織不均勻，解決方法為：在風管四通處加入導流片，并調節風口閥門開度，如圖2（b）所示。

2.2 壓差調試

2.2.1 壓差調試原則

潔凈室應根據功能需求保持一定的壓力。相鄰不同級別潔凈室靜壓差不少于 5Pa；潔凈室（區）與非潔凈室（區）靜壓差不少于 10Pa；潔凈室（區）與室外靜壓差不少于 15Pa[2]。在本工程中采用人工手持壓力表與數顯式壓力傳感器終端遠程控制相結合的方式進行壓差調試，在調試過程中按照大區域、大房間、小區域、小房間的順序進行，調節房間壓力時主要靠調節房間的回、排風的風量，送風量基本不再改變。

2.2.2 壓差調試問題與解決方法

AHU103 系統每個房間的送風管上安裝文丘里式變風量閥（反應時間<1s），在房間的排風管上安裝文丘里式定風量閥，這兩種閥門的安裝，一方面可以在房間門窗開啟時以最快的速度調節文丘里式變風量閥，保證壓差在設定時的狀態；另一方面，隨著空調系統的運行，空調機組以及風管系統中的過濾器等局部構件的阻力增加導致風量減小，文丘里式變風量閥能自動控制閥門來調節風量，確保房間壓差的穩定性。但是這樣的安裝給調試增加了難度，因為送風管上的變風量閥總會隨著排風管上的定風量閥的開度變化而變化，改變房間的送風量。解決方法為：把變風量閥設置成手動模式，保持其閥門開度不變，送風量恒定，逐漸調節房間的排風定風量閥，當房間壓力接近房間設計值的±5Pa 時，再把送風變風量閥設回自動模式。文丘里閥正常工作壓差范圍是 150Pa～750Pa，在此狀態下其反映調整時間小于 3s，若超出此壓差范圍，則文丘里閥形同虛設。解決方法為：利用手持壓力表測量文丘里閥兩端壓頭，若過大，可調小支路手動對開多葉調節閥開度，增加支路阻力；若過大，可調大支路手動對開多葉調節閥開度，減小支路阻力。

在壓差調試中還出現了排風管內負壓過大而導致排風管變形的情況，該段排風管位置如圖 3 所示。國外閥門開度方向是順時針為開，逆時針為關，國內閥門開度方向與之相反。本工程生物密閉閥均為進口產品，在自控接線時與閥門安裝方向相反，閥門開度與自控界面開度相反，在調試時閥門開度方向錯誤導致風機端負壓過大，風管被壓扁或排風機無力甚至房間呈現正壓（設定值為負壓）污染外部環境（這也是在風量調節過程中，風機首先要低頻運行的原因）。解決辦法為：用手持壓力表測出袋進袋出兩端壓差，若為正值且壓力很大則閥門 1實際處于關閉的狀態，此時調整閥門 1；若測定排風主管壓力接近零，則閥門 2 或 3 實際處于關閉狀態，此時打開袋進袋出調整閥門 2 或 3 的方向。

2.2.3 壓差調試建議

在反復的壓差調試過程中總結出一條經驗：排風管上的文丘里定風量閥是螺桿式，每次都需要配套的扳手進行旋轉調節，而與之相鄰的手動生物安全密閉閥是手柄式，直接用手旋轉手柄即可調節閥門開度，十分方便，故在調節房間壓差過程中用手動生物安全密閉閥代替文丘里定風量閥（方法與文丘里相同），當房間壓力接近房間設計值時再調節丘里定風量閥直到接近房間設計值的±5Pa，當系統房間壓力調節完成后，再將手動生物安全密閉閥調至全開狀態。

3 凈化空調系統的測定

3.1 高效過濾器檢漏

《潔凈室施工及驗收規范》[8]規定高效過濾器檢漏需在風量調試完成后進行?？刹捎萌蕶z漏法或掃描檢漏法對高效過濾器進行檢漏，全效率檢漏法可檢測高效過濾器的漏與不漏，要判斷是安裝邊框漏或過濾器本身漏，還需進一步采取技術措施；掃描檢漏法不但可檢測出高效過濾器漏與不漏，還可檢測出泄漏點的基本位置，故掃描檢漏法更為科學。但由于具有掃描檢漏功能的高效過濾單元價格較為昂貴，限制了其在高級別生物安全實驗室高效過濾器檢漏的應用[9]。在高效過濾器的檢測和驗收階段，采取了全效率檢漏法并參照歐盟和美國的在位檢測技術，在高效過濾器旁安裝一套設施，通過 DOP 發塵手段，檢測高效過濾器性能和完整性。測試時使用一臺 PAO 氣溶膠發生器，使過濾器上游的氣流中有均勻的 PAO 氣溶膠分布，連接光度計的取樣管至過濾器的上游，位置一般靠近過濾器，啟動氣溶膠發生器和光度計，調整氣溶膠發生器，使上游濃度達到 10-30μg/L，設置過濾器上游的氣溶膠濃度為 100%，用光度計的取樣口掃描過濾器的表面和周邊密封，離過濾器約 2.5cm，以 2～5cm/s 的移動速度進行掃描，確保過濾器表面和密封處的泄漏率小于 0.01%。目前國內對 DOP檢測技術在過濾器檢測方面的應用還沒有強制要求[10]。檢測過程中通常會遇到兩種情況即濾芯泄漏或者邊框泄漏，解決方法為：更換濾芯或者在邊框四周打膠。在此建議高效過濾器應盡量少采用干式密封安裝，可采用刀口非牛頓液體（俗稱果凍膠）液槽密封的高效過濾器或者高效過濾器與箱體之間采用凝膠液槽密封和壓緊的密封方式。

3.2 潔凈度檢測

在檢測潔凈度之前，要先檢查圍護結構的氣密性。通常檢測穿墻洞、氣密門框、傳遞窗框、插座、網口、設備帶、頂板接縫、地軌、壁板拼縫等易泄漏的位置。檢測方法為房間發煙法：先調節房間的壓力整體對外界呈負壓并關閉房間燈光，然后利用手持噴霧機（檸檬酸噴霧）在易泄漏位置發煙，人員在房間里利用手電，對各個接縫、洞口進行檢查。若發現位置泄漏解決方法為：一般材質地方采用打膠處理（道康寧密封硅膠），金屬材質則采取滿焊處理。目的在于滿足負壓區潔凈度要求。另外房間也要反復清掃，減少大顆粒物濃度。潔凈度測試是在靜態的環境下進行，即設備不運行，無工作人員。檢查所有空調設備均正常運行，并且至少運行 0.5 小時以上，關閉可能影響空氣潔凈度的設備（層流氣流模塊、生物安全柜等），并且在整個測試執行過程中保持關閉狀態，潔凈室采樣高度位于離地面 0.8m 左右的高度或位于工作面高度，采樣管的長度不得大于 1.5m。最少布點數量按照式（1）計算：

再計算所有點平均值的平均值，標準偏差和標準誤差和置信度。其中取樣點數量與置信度分布關系見表 2。

當采樣點數量不只一個且不到 10 個時，按照備注給出規程，以各點的平均粒子濃度計算總平均值，標準差和 95%置信上限，當采樣點值有 1 個或多于 9 個時，無需計算 95%置信上限。本次采用內置打印機的粒子計數器記錄，見圖 4，潔凈度等級判定見表 3，由于篇幅限制，本次選取有代表性房間的潔凈度測試數據，見表 4。

由表 4 可知潔具間、操作間、實驗室在設定的換氣次數下，其潔凈度完全滿足標準要求，為求節能可考慮適當減少換氣次數。英國兩家公司的工程總部曾經一起做過關于 GMP（good manufacturepractice，藥企優良生產標準）廠房 A，B，C，D級別區域的動靜態潔凈度測試實驗[11]，結果表明，針對靜態 10000 級別，動態 100000 級別的 C 級別區域，10h-1 完全可以滿足要求（由于涉及到企業內部文件控制，原始報告不能提供，但可以明確的是操作人員的潔凈服裝能夠嚴格按照不同級別區域的規定穿著時，10h^-1和 15h^-1 甚至 20h^-1 對于潔凈度的測試結果沒有太大不同）。

3.3 其他項目的測定

凈化空調系統除了上述的測定項目外還包括：空調機組運行測試、空調機組運行模式功能確認、潔凈室溫濕度測定、潔凈室噪音測定、潔凈室照度測定、空調機組停機粒子數測定等，在這里就不一一分析說明了。

4 結論

（1）當工程中采用進口閥門時，在安裝和自控接線時要注意閥門的方向，防止接反。

（2）空調機組采用一用一備的形式，當一個出現故障，啟動另外一個確保系統恢復正常仍然需要幾分鐘甚至更長時間，制藥車間在短時間內很可能被污染或者有害物質擴散，可采用熱備機組形式，即兩臺機組都低頻運行。

（3）負壓區采用全新風系統形式，運行能耗很大，但考慮排風中可能含有致病因子所以沒有設計熱回收裝置，建議可采用最適合高等生物安全實驗室的液體循環式熱回收器。

（4）調試與檢測過程中很多問題是因為設計或者施工不合理造成的，所以在設計施工與調試過程中應該嚴格按照規范執行。

愛德凈化是一家專業從事食品無菌車間、GMP凈化車間、電子無塵車間、食品醫藥包裝車間、醫療器械車間、實驗室凈化等項目的設計、施工、調試、安裝為一體的凈化工程公司。

欲知更多醫療凈化行業知識，敬請關注微信公眾號：Aide-188（愛德凈化供氧）

手術室凈化?車間凈化?實驗室凈化?愛德凈化—山東愛德凈化工程股份有限公司

傳統集中空調的危害

因為空調房間相對封閉，室內的溫度和濕度很適合致病性微生物尤其是真菌的生長和繁殖。在通風風管內甚至還有動物尸體，軍團菌、大腸桿菌、溶血性鏈球菌及各種呼吸道疾病細菌、病毒性細菌大量滋生，對人體危害極大。

2006年，衛生部對全國集中空調進行了抽檢，結果發現，由于風管污染的原因，空調所送空氣的衛生質量問題最為嚴重，細菌總數全國平均超標36.9％。

傳統集中空調的危害

因為空調房間相對封閉，室內的溫度和濕度很適合致病性微生物尤其是真菌的生長和繁殖。在通風風管內甚至還有動物尸體，軍團菌、大腸桿菌、溶血性鏈球菌及各種呼吸道疾病細菌、病毒性細菌大量滋生，對人體危害極大。

2006年，衛生部對全國集中空調進行了抽檢，結果發現，由于風管污染的原因，空調所送空氣的衛生質量問題最為嚴重，細菌總數全國平均超標36.9％。

解決方案：

1、對于手術部、ICU、CCU、NICU、燒傷病房、消毒供應室、靜脈配置中心、血液病房等醫院重要的功能科室，盡量做凈化空調系統，通過物理過濾的方法，降低風管內的塵埃、細菌進入室內的風險。

2、對于普通區域，推廣使用帶高效過濾器風機盤管系統。通過過濾器，阻隔風管內的塵埃、細菌進入室內。由于風機盤管壓頭較小，高效過濾器的阻力較大，現在最新成熟的方案是采用高靜壓風機盤管（靜壓超過50Pa）＋超低阻高效過濾器（初阻力不到20Pa）系統。

3、采用吸頂式送風天花（無風管）的多聯機空調系統，盡量減少通風（主要是送、回風，排風管道不影響）管道的使用，定期對空調器內盤管及送風口進行吹掃及清洗。

山東愛德凈化工程股份有限公司是一家專業打造醫院潔凈手術室、ICU、消毒供應室、血液凈化中心、靜脈配送中心、疾控中心、數字一體化手術室、介入手術室、正負壓手術室、射線防護、產科、嬰幼兒病房、燒傷病房、血透室、檢驗科、病理科、整形美容手術室等凈化工程的高新技術企業，業務范圍主要涵蓋醫療建筑裝飾裝修工程、中央空調工程、電氣工程、智能化工程、給排水工程、氣體工程等的設計與施工。公司集專業方案設計團隊、健全配套產品渠道、專業系統施工隊伍、完善的售后服務于一體。具備國家建設部門頒發的相關施工資質；擁有一支經驗豐富的工程技術研發團隊；憑借多年來在凈化領域的專業積累，并結合國內多家工程施工管理實踐，為國內客戶提供全面優質整體凈化系統技術支持。如果您想了解更多關于車間凈化施工的信息，歡迎和項目部工程人員進行詳細溝通。欲知更多醫療凈化行業知識，敬請關注微信公眾號：Aide-188（愛德凈化供氧）

手術室凈化?車間凈化?實驗室凈化?愛德凈化—山東愛德凈化工程股份有限公司

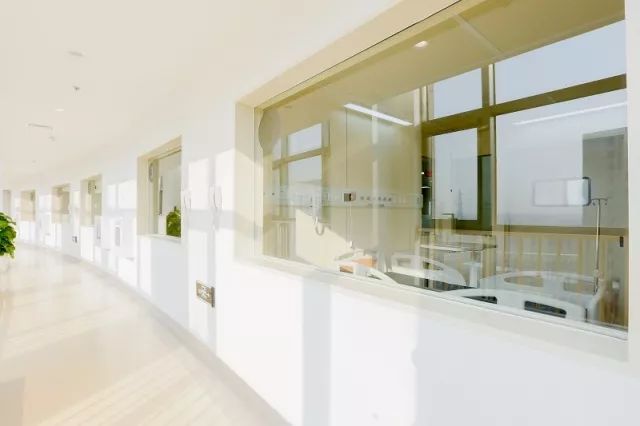

當前，很多醫院在建設潔凈手術室、ICU等潔凈手房后的使用過程中，出現一些問題，比如胸悶、異味重、噪聲大等問題，沒有常規的空調感覺舒適。

對于這些問題，在后期調查時發現出現這類問題的幾個原因：

1、新風口面積太小。有的醫院的新風防雨百葉風口竟與新風管道的尺寸一樣大。這樣造成新風很快就堵塞，新風供應不足，而且新風口風速過高，噪聲很大。

2、排風量過小，排風方式單一。

3、送回風布置不均勻、氣流不平衡。

4、噪聲過大。

解決方案：

1、新風量設計一定要夠。需要考慮排除室內異味、熱量等的排風量，最好設計成變頻新風量調節模式，與排風量成比例調節。新風口的設計要科學，考慮到百葉風口的有效面積，還要考慮過濾網的容塵量。

2、結合室內使用功能，特別是ICU人員集中的區域，一定要考慮醫護人員高強度工作狀態、人員用餐、病人個人清潔衛生時各種狀態下所產生的熱量、異味的排風量。最好設計成智能變頻風量控制系統。

3、送、回風系統的設計，一是考慮風速的控制要合理，二是送回風口在室內的布置一定要平衡、均勻，每個送風口、回風口支路都要安裝閥門。

4、噪聲過大的原因，主要是由設計不合理、選型不科學、施工不當造成的。主要把好以下幾點：

（1）設備選型風壓要合理，不能太大，也不能太小。

（2）風機選用后彎式低噪聲離心風機。

（3）在送回風主管上安裝雙腔微孔板消聲器，必須安裝消聲直段和消聲彎頭。

（4）空調設備盡量遠離使用區域。

（5）風管選型設計時要考慮噪聲問題，流速不得過大。

（6）在送回風主干管相交處做消聲靜壓箱，靜壓箱凈高不低于600mm。

（7）送回風口選型設計時一定要考慮風口的有效面積的風速，盡量尺寸宜選大一點。

作為山東地區一家專注于醫院手術室凈化、無塵車間凈化、實驗室凈化等工程設計、研發、施工與安裝的技術型企業，愛德凈化始終堅定如初地在走在專業凈化工程建設與發展的道路上，是國內企業真正值得信賴的專業手術室凈化實施者!欲知更多醫療凈化行業知識，敬請關注微信公眾號：Aide-188（愛德凈化供氧）

手術室凈化?車間凈化?實驗室凈化?愛德凈化—山東愛德凈化工程股份有限公司

潔凈室綜合性能檢測方法與測試設備

一、過濾器檢測

1、對于安裝在送風系統末端的過濾器，應用掃描法進行過濾器安裝邊框和全斷面檢漏。掃描法有檢漏儀法（光度計法）和采樣量zui小為1L/min的粒子計數器法兩種。對于超過濾器，掃描法有凝結核定計數器法和激光粒子計數器法兩種。

2、檢漏儀法檢漏

（1）被檢漏過濾器必須已測過風量，在設計風速的80%~120%之間進行。

（2）在同一送風面上安有多臺過濾器時，在結構上允許的情況下，宜用每次只暴露1臺過濾器的方法進行測定。

（3）當幾臺或全部過濾器必須同時暴露在氣溶膠中時，為了對所有過濾器造成均勻混合，宜在風機吸入端或這些過濾器前方支干管中引入檢漏用氣溶膠，立即在受檢測過濾器的正前方測定上風側濃度。

（4）對于過濾器，當檢測儀表對數刻度時，上風側氣溶膠應超過儀表zui小刻度的104倍；當檢漏儀表為線性刻度時，上風側氣溶膠濃度需達到80~100ug/L。檢漏儀表應具有0.001~100ug/L的測量范圍。

3、粒子計數器法檢漏

（1）被檢過濾器已測過風量，在設計風速的80%~120%之間運行。

（2）在被檢過濾器上風側測定大氣塵的微粒數，以大于或等于0.5um微粒為準，其濃度必須大于或等于3.5*104粒/L；若檢測超過濾器，則以大于或等于0.1um微粒為準，其濃度必須大于或等于3.5*106~3.5 *107粒/L。

4、檢漏時將采樣口放在距離被檢過濾器表面2~3cm處，以5~20mm/s的速度移動，對被檢過濾器整個斷面、封頭膠和安裝框架處進行掃描。

二、風量和風速的檢測

1、風量風速檢測必須首先進行，凈化空調各項效果必須是在設計的風量風速條件下獲得。

2、風量檢測前必須檢查風機運行是否正常，系統中各部件安裝是否正確，有無障礙（如過濾器有無被堵、擋），所有閥門應固定在一定的開啟位置上，并且必須實際測量被測風口、風管尺寸。

3、對于單向流（層流）潔凈室，采用室截面平均風速和截面積乘積的方法確定送風量，其中垂直單向流（層流）潔凈室的測定截面積取距地面0.8 m的水平截面，水平單向流（層流）潔凈室取距送風面0.5m的垂直截面。截面上測點間距不應大于2m，測點數應不少于10個，均勻布置。儀器用熱球風速儀。

4、對于亂流潔凈室，采用風口法或風管法確定送風量，做法分別見第6項、第7項和第8項。

5、對于不安裝過濾器的風口，可按現行國家標準《通風與空調工程施工及驗收規范》GBJ243附錄一的方法執行。

6、對于安有過濾器的風口，根據風口形式可選用輔助風管，即用硬質板材做成與風口內見面相同、長度等于2倍風口邊長的直管段，連接于過濾器風口外部，在輔助風管出口平面上，按zui少測點數不少于6點均勻布置測點，用熱球風速儀測定各點風速。以風口截面平均風速凈截面積確定風量。

7、對于安有同類擴散板的風口，可以根據擴散的風量阻力曲線（出廠風量阻力曲線或現場實測風量阻力曲線）和實測擴散板阻力（孔板內驚訝與室內壓力之差），查出風量。測定時用微壓計和細畢托管，或用細橡膠代替畢托管，但都必須使測孔平面與氣流方向平行。此外，也可采用經專業檢測部門認可的其他方法。

8、對于風口上風側有較長的支管段且已經或可以打孔時，可以用風管法確定風量。測定斷面距局部阻力部件距離，在局部阻力部件前者不少于3倍管徑或3倍大邊長度，在局部阻力部件后者不少于5倍管徑或5倍大邊長度。

9、對于矩形風管，將測定截面分成若干個相等的小截面，每個小截面盡可能接近正方形，邊長zui好不大于200mm,測點設于小截面中心，但整個截面上的測點數不宜少于3個。對于圓形風管，應按等面積圓環法劃分測定截面和確定測點數。

在風管外壁上開孔，以便插入熱球風速儀測桿或畢托管。用畢托管時先測定動壓，然后由下式確定風量：

Q=1.29    F

Pa={（ + + ）/n}2

式中 Q----風量，m3/s；

    F----管道截面積，㎡；

    Pd1……Pdn----各點動壓，Pa。

三、壓差的檢測

1、靜壓差的測定應在所有的門關閉時進行，并應從平面上zui里面的房間依次向外測定。

2、對于潔凈度高于100級的單向流（層流）潔凈室，還應測定在門開啟狀態下，離門0.6m處的室內側工作面高度的粒子數。

四、單向流（層流）潔凈室截面平均風速、速度不均勻度的檢測

1、測定截面、測點數和測定儀器應符合本附錄二，3項的規定。

2、測定風速宜用測定架固定風速儀以避免人體干擾，不得不手持風速儀測定時，手臂應伸直至zui長位置，使人體遠離測頭。

五、室內潔凈度的檢測

1、測定潔凈度的zui低限度采樣點數按附表6.1的規定確定。每點采樣次數不少于3次，各點采樣次數可以不同。

2、潔凈度測點布置原則是：

（1）多于5點時可分層布置，但每層不少于5點。

（2）5點或5點以下時可布置在離地0.8m高平面的對角線上，或該平面上的兩個過濾器之間的地點，也可以在認為需要布點的其他地方。

注：室內潔凈度的檢測也可根據建設單位或設計的要求，按現行國家標準《潔凈廠房設計規范》GBJ73附錄二的規定執行。

六、室內浮游菌和沉降菌的檢測

1、室內浮游菌測點和潔凈度測點可相同；采樣必須按所用儀器說明書說明的不走進行，特別要注意檢測之前對儀器消毒滅菌。

2、沉降菌測定時，培養皿應布置在有代表性的地點和氣流擾動極小的地點。

七、室內空氣溫度和相對濕度的檢測

1、室內空氣濕度和相對濕度測定之前，凈化空調系統應已連續運行至少24h。對有恒溫要求的場所，根據相對溫度和相對濕度波動范圍的要求，測定宜連續進行8—48h，每次測定間隔不大于30mm。

2、根據溫度和相對濕度波動范圍，應選擇相應的具有足夠精度的儀表進行測定。

3、室內測點一般布置在以下各處：

（1）送、回風口處。

（2）恒溫工作區內具有代表性的地點（如沿著工藝設備周圍布置或等距離布置）。

（3）室中心（沒有恒溫要求的系統，溫、濕度只測此一點）。

（4）敏感元件處。

所有測點宜在同一高度，離地面0.8m。也可以根據恒溫區的大小，分別布置在離地的幾個平面上。測點距外墻表面應大于0.5m。

八、室內噪聲的檢測

1、測噪聲儀器為帶倍頻程分析儀的聲級計。一般只測A聲級的數值，必要時測倍頻程聲壓級。

2、測點位置：宜按附圖6—1的5點設置，面積在15㎡以F者，可用室中心1點；測點高度距地面1.1m。

九、照度的檢測

1、室內照度可用便攜式照度計測定。

2、室內照度必須在室溫已趨穩定、光源光輸出趨于穩定（新安的日光燈必須已有100h、白熾燈已有10h的使用期；舊日光燈必須已點燃15min，舊白熾燈已點燃5min）后進行。

3、潔凈室照明度只測定除特殊局部照明之外的一般照明。

4、測點平均離地面0.8m，按1—2m間距布置，測點距離墻面1m（小面積房間為5min）。

十、室內微振的檢測

1、用能滿足檢測精度要求的振動分析計測定。

2、測點選在室中心地面和認為有必要測定振動的位置的地面上，以及各壁板（裝配式潔凈室則為每一獨立壁板）表面的中心處。

3、應分別測出室內全部凈化空調設備正常運轉和停止運轉兩種情況下X,Y,Z即長軸、橫軸和垂直軸三個方向的振幅值，特別注意側測定同轉動設備的轉速相對應的轉速相對應的頻率下的振幅。

十一、室內氣流流型的檢測

1、測點布置：垂直單向流（層流）潔凈室選擇縱、橫剖面各一個，以及距地面高度0.8m、1.5m的水平面各一個；水平單向流（層流）潔凈室選擇縱剖面和工作區高度水平面各一個，以及距送、回風墻面0.5m和房間中心處等3個橫剖面，所測面上的測點間距均為0.2~1m。

亂流潔凈室選擇通過代表性送風口中心的縱橫剖面和工作區高度的水平面各1個，剖面上測點間距為0.2m~0.5m，水平面上測點間距為0.5~1m。兩個風口之間的中線上應有測點。

2、測點方法：用發煙器或懸掛單絲線的方法逐點觀察和記錄氣流流向，并在有測點布置的剖面圖上標出流向。

十二、流線平行性的檢測

1、用單絲線觀察送風平面的氣流流向，一般每臺過濾器對應一個觀察點。

2、用量角器測定氣流流向偏離規定方向的角度，注意避免人的干擾。

十三、自凈時間的檢測

1、本項測定必須在潔凈室停止運行相當時間，室內含塵濃度已接近大氣塵濃度時進行。如果要求很快測定，則可當時發煙。

2、如果以大氣塵濃度為基準，則先測出潔凈室內濃度，立即開機運行，定時讀數知道濃度達到zui低限值為止，這一段時間即為自凈時間。如果以人工（如發巴蘭香煙）為基準，則將發言器放在離地面1.8m以上的室中心點發煙1~2min即停止，待1min后，在工作區平面的中心點測定含塵濃度，然后開機，方法同上。

3、由測得的開機前原始濃度或發煙停止后1min的污染濃度（No），室內達到穩定時的濃度（N），和實際換氣次數（n），得到計算自凈時間，再和實測自凈時間進行對比從而得出結果。

山東愛德凈化工程股份有限公司致力于醫療凈化工程、實驗室系統工程、潔凈廠房系統等領域，經過多年的發展，積累了豐富的行業經驗，獲得了“中國3.15消費者可信賴產品”“2017年度暖通凈化行業優秀工程商”“2017年度企業股改市上市掛牌獎”等榮譽，是潔凈工程行業的實力企業。欲知更多醫療凈化行業知識，敬請關注微信公眾號：Aide-188（愛德凈化供氧）

手術室凈化?車間凈化?實驗室凈化?愛德凈化—山東愛德凈化工程股份有限公司
