負壓隔離病房建設解決方案

近些年來負壓隔離病房的建設在我國發展很快，但由于過去我國一直沒有負壓隔離病房的規范標準，負壓隔離病房的設計和建造不可避免地存在一些問題。本文以西安市某醫院整個負壓隔離病房區作為污染受控隔離對象，結合合理的平面布局分區、相鄰區域及房間之間的壓差控制、過濾器的合理配置以及氣流組織形式的控制等措施來完成該醫院隔離病房區的空調設計。

建筑平面

圍繞將整個負壓隔離病房區作為污染受控隔離對象這一核心設計思路，在平面布局上遵循“功能符合、流程短捷、潔污分明、分區合理”的設計原則，在與該醫院反復溝通后最終達成以下共識：

１）負壓隔離病房區獨立設置在東南側盡頭，自成一區，盡量減少干擾，便于隔離與管理。

２）負壓隔離病房均按雙人間設計，每間負壓病房單獨配置一個緩沖前室與衛生間，另包括相應的醫護走廊、醫生辦公室、治療室、護士站、污洗消毒間等輔助用房，吊頂高度均為2.8ｍ。

３）將整個隔離病區劃分為半污染區和污染區。醫護人員、病人、潔凈物品及污物的走向科學、合理，杜絕任何交叉感染，體現人性化設計特點。

其中半污染區包括：病房與內走廊之間的緩沖區、醫護人員走廊、治療室、醫生辦公室、護士站等區域；

污染區包括：隔離病房、衛生間、病人走廊以及污洗消毒間。以往一般把隔離病區劃分為三區即污染區、半污染區、清潔區，其中清潔區主要包括醫護走廊、醫生辦公室、治療室、護士站等輔助用房，但該負壓病房的清潔區主要指除了隔離病房區之外的區域，隔離病區內部無清潔區。

４）不同區域跨區即病房入走廊與走廊至外界之間設置緩沖室，降低人員進出、門開關及相連房間由于溫差的動態變化而造成的污染物擴散，大大提高動態隔離能力。從圖１可以看到，病人走廊、醫護人員走廊與隔離病區外的清潔區之間分別設置緩沖走廊１、緩沖走廊２；每個病房與醫護人員內走廊之間都設置了緩沖間。

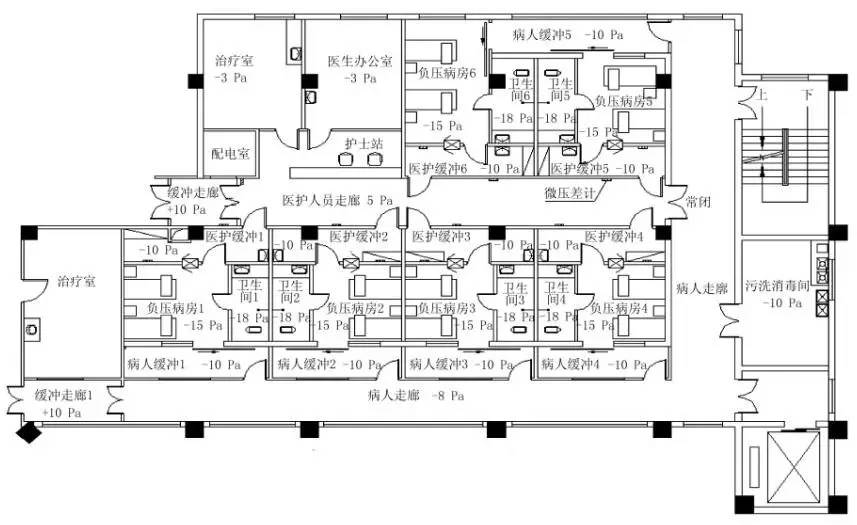

圖１ 隔離病區平面圖

５）除消防安全門外，區域內門均向壓力高的一面開啟，可增加門的密閉性。根據隔離病房區內部污染程度的不同來確定門的開啟方向，比如衛生間門應向病房門一側 開啟。 此處主要借鑒《潔凈廠房設計規范》中潔凈室內的密閉門應朝空氣潔凈度較高的房間開啟這一要求。而消防疏散門必須滿足消防要求，向疏散通道方向開啟。

６）負壓隔離病房的位置設計充分考慮到自然采光，再利用通透玻璃隔斷，可一定程度緩解病人的壓抑與不安，有助于治療效果。一般情況下病人需要在隔離病房呆一段時間，在此期間病人的情緒對治療的效果影響很大，病人如果一直處于壓抑與不安狀態不利于康復。為此，在６個負壓病房的位置設計時，充分利用了自然光甚至自然景觀，吊頂高度設置2.8 ｍ 也有這方面因素的考慮。

空調系統

?室內外設計參數

夏季空調室外計算干球溫度 35.2 ℃，空調室外計算濕球溫度 26 ℃，大氣壓力 95920Ｐａ；冬季空調室外計算溫度 -8 ℃，空調室外計算相對濕度 67％，大氣壓力 97870Ｐａ。

污染區及半污染區夏季空調室內設計溫度為24～28℃，相對濕度為45％～65％；冬季空調室內設計溫度為18～22 ℃，相對濕度為 35％～55％。

?空調系統劃分

半污染區、污染區分別設置空調系統：６間負壓病房均采用一拖一形式，各采用一套全空氣系統；半污染區獨立采用一套全空氣系統；病人走廊只考慮排風系統；４，５，６號負壓病房需要切換到全新風運行（空調系統原理圖見圖２，空氣處理機組的換氣次數見表１），以滿足隔離烈性傳染病人的需要。

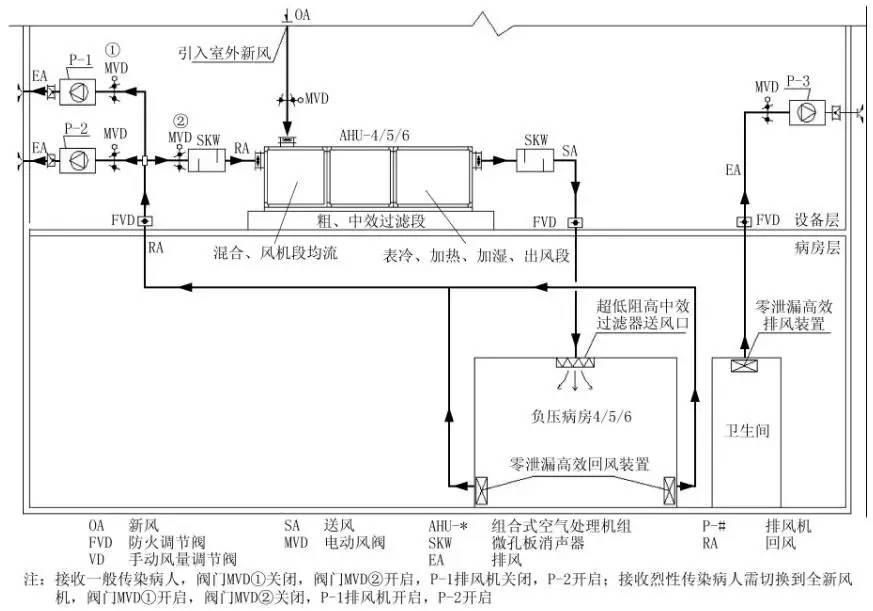

圖２ 空調系統原理圖

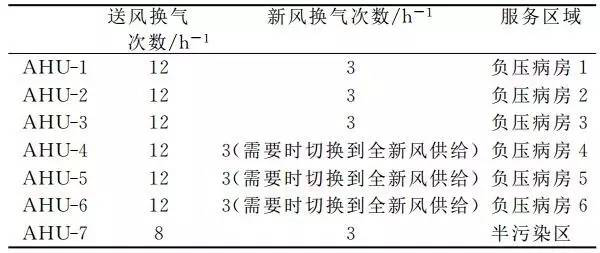

表1 空氣處理機組換氣次數

?空調系統性能和特性

１）空調系統采用全空氣系統，與頂棚采用風機盤管相比，能夠避免凝結水的積存帶來的二次污染、漏水及噪聲等問題。

２）６間負壓病房均采用一拖一形式，每個負壓病房獨立循環，不但使用更加靈活、節能，而且能夠避免或減少病人之間的交叉感染。

３）空調系統24ｈ運行，夜間風量可切換到低擋運行，以免打擾病人休息。

４）１，２，３號負壓病房采用自取新風形式，且可切換為全新風供給，以滿足烈性傳染病人治療與隔離需要。

５）空調機組采用單進風離心風機，以滿足小風量高靜壓的要求。

６）空調機組與排風機聯鎖控制。

７）病人走廊只設置排風系統，不考慮空調系統，以達到節能的目的。

８）送風口布置在房間的一側，與病床相對，使醫護人員處于上風側，排風從病床一側排出。

?空調控制措施

對于負壓隔離病房所需要采用的空調控制措施主要從以下方面著手：各區之間采用一定的壓差控制；用空氣過濾的物理方法有效清除空氣中細菌及病毒，以送入清潔空氣；依靠室內氣流組織及送風量，稀釋和排走室內污染物。

1）壓差控制

壓差控制的主要目的在于防止污染物由污染區擴散到清潔區，使?jié)嵨蹍^(qū)域之間形成合理氣流且定向流動，通過調節送風量、回風量、排風量之間的差值來實現（壓差設計值詳見圖１）。從圖１可以看出，除與清潔區相通的緩沖走廊 １、緩沖走廊２保持10Ｐａ正壓外，其余房間均為負壓。

負壓程度由高到低依次為衛生間、負壓隔離病房、病人走廊、緩沖間、醫護走廊、醫生辦公室。這也有別于以往負壓病房的設計，應該以整個負壓隔離病房區作為污染受控隔離對象，在此基礎上進行壓差控制，更有利于防止污染物的擴散。有壓差要求的相鄰場所，在相通的門口目測高度安裝微壓差計。

2）空氣過濾

負壓隔離病房送風符合 ＤＮ11／409—2007《醫院感染性疾病科室內空氣衛生質量要求》的要求，送風口采用初阻力僅為 20Ｐａ的超低阻高中效過濾器；半污染區、緩沖間（緩沖間換氣次數取 60ｈ－１）送風口均安裝高效過濾器；負壓隔離病房內的回風與排風以及衛生間排風均安裝可安全拆卸的零泄漏高效回（排）風裝置；負壓病房輔助區即半污染區的回風口同樣采用超低阻高中效過濾器。

3）氣流組織

負壓隔離病房內采用上送下側回的氣流組織，室內送風先經過醫護人員再流向患者，最后由排風口排出，形成定向合理的氣流流動，保證病人呼出的污染物快速有效地排除。應盡量避免出現死區、氣流停滯和送排風短路等情況；同時還要考慮為病人提供舒適的休息環境，為醫護人員提供健康的工作環境。病房主送風口設于病床邊醫護人員站位頂棚處，次送風口設于病床床尾頂棚處。由于是雙人病房，故送風口集中于兩床之間布置，有利于控制污染傳播。

針對以空氣為傳播媒介的傳染病毒的特性，提出以整個負壓隔離病房區作為污染受控隔離對象設計的思路和特點，再結合合理的平面布局分區、相鄰區域及房間之間的壓差控制、過濾器的合理配置以及氣流組織形式的控制等措施來提高負壓隔離病房的隔離能力。

來源：暖通空調

作者：向小強，四川簡陽港通集團有限公司

 潔凈工程、中心供氧的家園—山東愛德凈化，歡迎關注微信公眾號：Aide-188(愛德凈化供氧)

手術室凈化?車間凈化?實驗室凈化?愛德凈化—山東愛德凈化工程股份有限公司

一、地面

1、車間地面用防滑、堅固、不透水、耐腐蝕的材料修建，且平坦、無積水、并保持清潔。

2、排水設施

食品生產車間的地面要有6-10度的坡度，以利排水。車間外明渠需加防護。地面排水分兩種，地漏排水和明溝排水。

采用地漏排水時，地漏周圍的地面向地漏洞傾斜的坡度約為6度，地漏的

直徑約為100mm，這樣可收集半徑12m的地漏周圍地面的水流。

地漏與排水管道應通過彎頭連接，并有水封裝置，防止蟲、鼠和臭氣從排水管道進入車間。連接排水管的地方要有可供清潔的排渣口，防止管道堵塞。

二、通道

為防止交叉污染，食品車間的通道應盡量做到人流、物流分開，從原料加工到成品入庫，物流通道應在一條生產線上。通道內不能堆放食品、原輔材料及雜物，避免有低于地面的地池，以免積水積塵。

三、墻壁、屋頂及天花

車間墻面宜用耐腐蝕、易清洗消毒、堅固、不滲水的材料，至少墻壁表面是無毒、防水、防霉、不易脫落、可清洗的材料。車間的墻角、地角和頂角呈弧形。

天花板高度應在2.4m以上，蒸煮間等蒸汽量大的應在5米以上。屋頂不積水、不滲漏，天花板表面光潔，用不吸水、耐腐蝕、耐溫、淺色的材料覆涂或裝修，同時有適當?shù)钠露?，以免凝結水滴，孳生蟲害和霉菌，便于洗刷、消毒。

四、門窗

窗臺要設于地面1m以上，內側要下斜45°。生產車間最好有兩道以上的門，作為人、貨和機器設備的出入口。門、窗、天窗要嚴密、不變形。應避免門窗與鄰近車間的排氣口直對或毗鄰，不得將其設置在垃圾堆或廁所的對面。

五、消毒、洗滌與衛生設施

1、進入生產車間前宜設置更鞋更衣洗消的程序。更鞋間設置更鞋凳便于放置換下來的鞋子，進入車間要穿專用鞋。更衣室可設置更鞋間相通的地方，并與洗手消毒室（洗消間）相近。

2、一般情況下，應在進入生產車間前設置洗消間，配備洗手、消毒、干手設備。洗手盆宜選用不銹鋼、大理石或瓷磚貼面等不滲水的材料作為面板，其設計和構造應不易藏污納垢，且便于清洗消毒。水龍頭宜采用腳踏式、肘動式或感應式等非手動式開關。洗手清毒設施上建議上溫水系統，冬天可以提供42℃熱水。

3、要在車間內適當?shù)牡胤?，設置工器具清洗、消毒間，配置供工器具清洗、消毒用的清洗槽、消毒槽和漂洗槽，必要時，有冷熱水供應，熱水的溫度應不低于82℃。

4、車間出口及與外界相連的排水、通風處裝有防鼠、防蠅、防蟲設施。

山東愛德凈化工程股份有限公司專業承包食品廠房規劃設計、食品工廠工程施工、凈化工程設計施工、GMP藥廠及保健食品廠裝修施工、食品工廠建廠設備設施供應。公司擁有高水平的設計施工團隊，行業經驗豐富。可為您提供省心、省錢、省時、省力的食品工廠建廠一站式服務，咨詢熱線：400-0633-028

手術室凈化?車間凈化?實驗室凈化?愛德凈化—山東愛德凈化工程股份有限公司

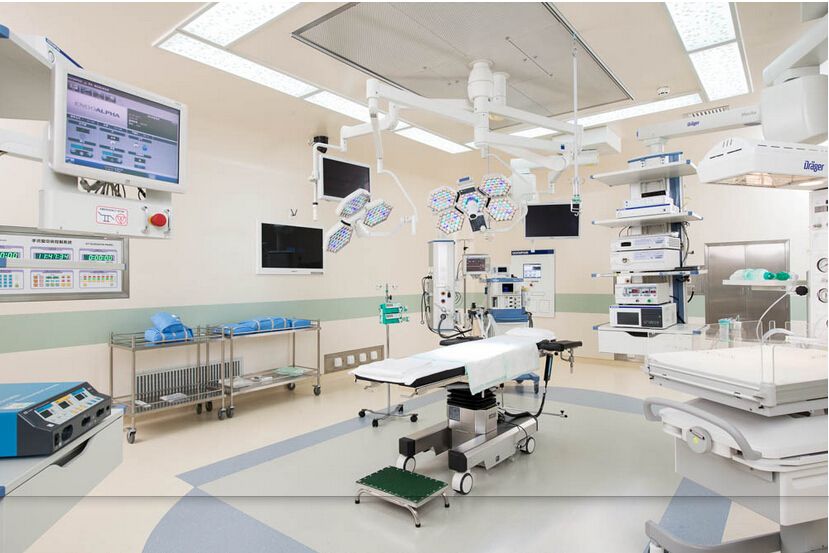

醫院在建設凈化手術室時，其施工過程中的科學管理非常重要，管理不到位將會影響凈化手術室今后的凈化質量。所以，凈化手術室在施工時應做到精細化管理，對于管理的工作做到制度化、格式化、程序化，強調執行力。

關鍵詞：凈化手術室  手術室施工  手術室凈化裝修  醫院手術室  層流凈化

施工計劃

因為凈化手術室涉及多個學科，是“牽一發而動全身”。在施工之前，施工方須有總體施工進度計劃、材料采購進場計劃，并根據計劃進行合理化分析并調整，調整完成后，嚴格按照計劃執行。

按工序施工

凈化手術室施工時，應嚴格按照工序施工，對于吊頂內的各種管線綜合排布，合理化劃分，對于需要預埋的管線提前考慮清楚。這樣，不至于發生后期的工序無法進行，需要更改前期已完成工序的事情。

重點關注手術室夾皮墻

手術室夾皮墻內有各種管線，夾皮墻對這些管線起到了屏蔽作用。然而，一旦管線發生故障，需要進入夾皮墻進行維修。而夾皮墻空間越大，室內可供醫護人員利用和安放吊塔、物品柜的空間越小。因此，手術室凈化工程中，應綜合考慮，在保證工作人員使用方便的前提下，盡量預留出夾皮墻內的檢修通道。

設備層不要太擠

設備層中有凈化設備，和夾皮墻一樣，設備層不能太擁擠，以免對設備安裝及日后的維修工作帶來不便。如果現場環境過于擁擠，凈化手術室在施工時也一定要預留出檢修通道和維修人員的操作空間。

邀請使用科室現場指導

邀請使用單位、科室護士定期到現場參觀，并提出修改意見件，對現場發現的使用不方便的地方進行及時修改，這樣可以盡可能的減少問題，避免竣工后不必要的拆改。

手術室凈化哪家好?山東愛德凈化工程股份有限公司擁有專業的凈化工程二級資質，實力雄厚，經驗豐富，嚴格對凈化工程的每一個細節，保障凈化手術室的質量，是手術室凈化的好選擇。

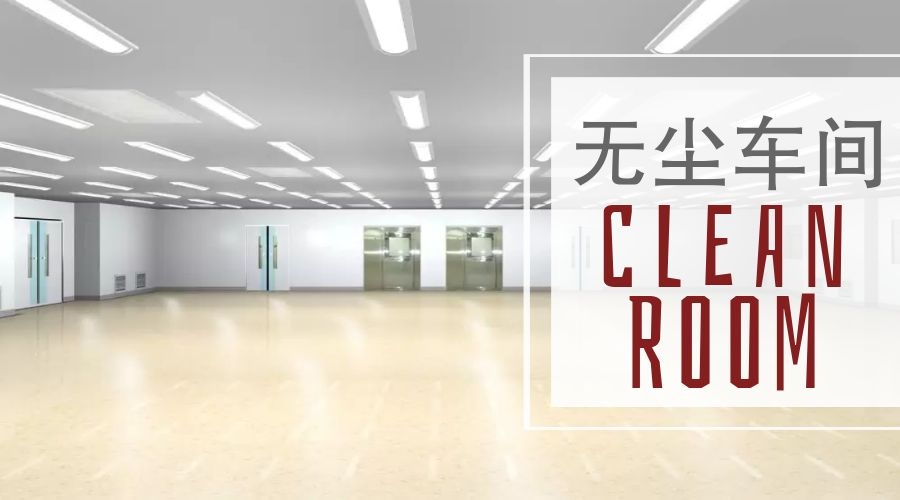

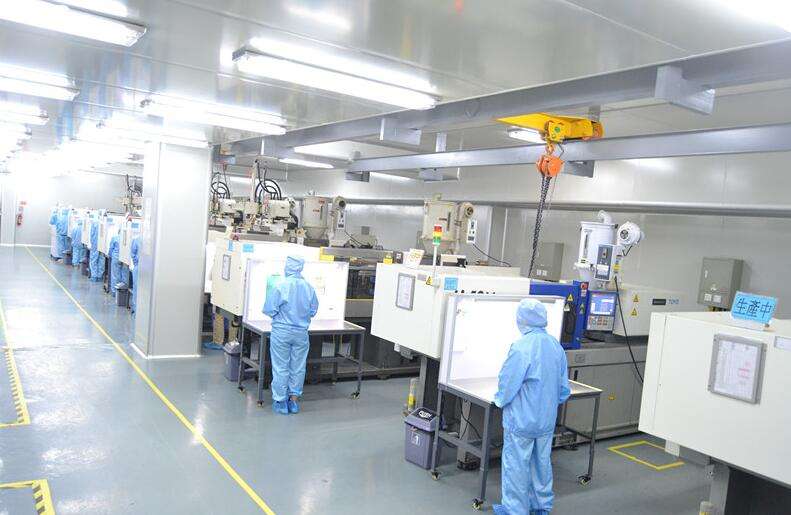

無塵車間是指將一定空間范圍內之空氣中的微粒子、有害空氣、細菌等之污染物排除，并將室內之溫度、潔凈度、室內壓力、氣流速度與氣流分布、噪音振動及照明、靜電控制在某一需求范圍內，而所給予特別設計之房間。無塵車間室內空氣經處理后，所含微粒數少于一定數量要求，一般分十萬級、萬級、千級等，即室內每立方米空間的微粒數不大于十萬、一萬、一千個……。目前，無塵車間已經在電子、光學、精密儀器、注塑等行業里廣泛使用。

無菌車間又叫無菌室，它的要求更高，除了按潔凈室要求處理空氣中微粒外，還需要對室內空氣進行滅菌處理，即同時要去除生物污染源，對滅菌室檢查還需要對室內空氣采樣培養，以杜絕感染源。醫院手術室、血液透析室、藥品及三類一次性醫療用品生產都要求使用無菌室;但是檢測時需要檢測浮游菌、沉降菌等菌落數。

無菌定義是要求沒有活體微生物的存在，為了達到無菌車間內沒有活體微生物，無菌車間在產品制造過程中需要采取各種方法來去除制品中原有的微生物和防止制品受到微生物的污染。

那么，在無菌車間中，使空間內達到無菌要求，就是室內環境控制的重點?？刂莆⑸锏纳L、殺滅或去除微生物的方法通常有兩種，一種為化學類，另一種為物理類。其中，化學方法有化學消毒劑、氣化雙氧水、臭氧和環氧乙烷等;物理方法有濕熱或干熱滅菌、輻射滅菌和過濾除菌等。

無菌潔凈車間的內部裝修要求房間圍護結構的空氣密封性好，房內無衛生死角，裝修材料表面光潔但不反光、耐壓力而不起塵、易于清潔、不易發生霉變和長菌、能夠適應各種消毒劑和氣體滅菌熏蒸的腐蝕和紫外線照射。

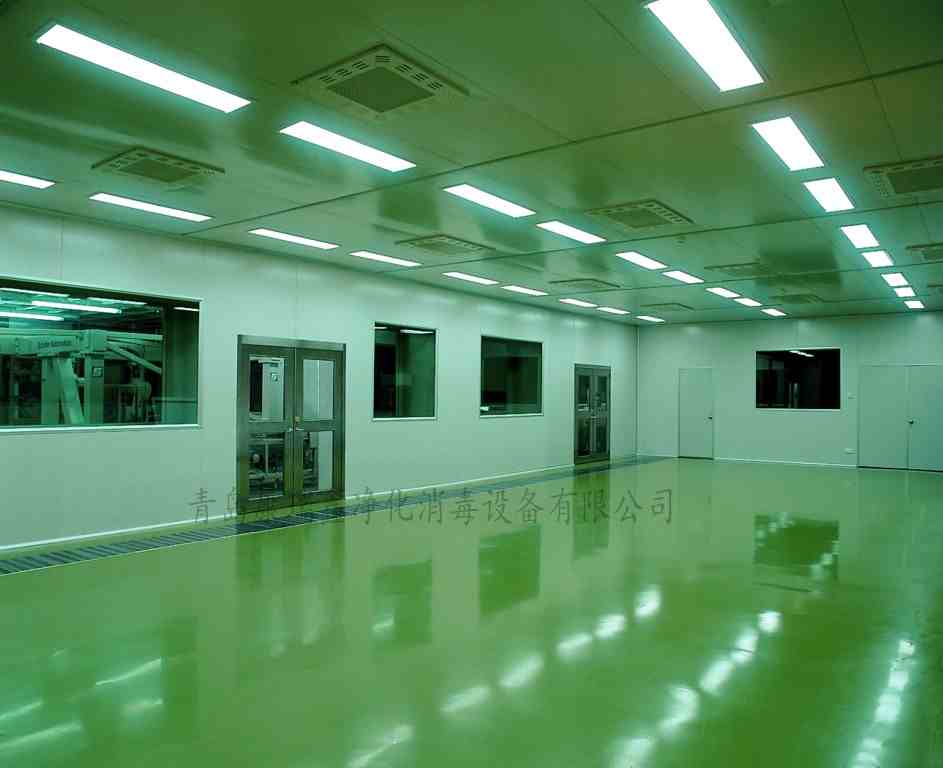

1.凈化廠房墻、頂板材一般多采用50mm厚的夾芯彩鋼板制造，其特點為美觀、剛性強。圓弧墻角、門、窗框等一般采用專用氧化鋁型材制造。

2.地面可采用環氧自流坪地坪或高級耐磨塑料地板，有防靜電要求的，可選用防靜電型。

3.送回風管道用熱渡鋅板制成，貼凈化保溫效果好的阻燃型PF發泡塑膠板。

4.高效送風口用不銹鋼框架，美觀清潔，沖孔網板用烤漆鋁板，不生銹不粘塵，宜清潔。

減少空氣中懸浮粒子的含量和有效地去除已存在的固體微粒子，始終都是制造過程控制的主要內容。

大面積的無菌區域內空氣的潔凈度至少應為1萬級，此潔凈度下的每立方米空氣中含有≥0.5靘的粒子數應不得超過350000個。

空氣中浮游菌的含量應不得超過100CFU/m3。

無菌容器和密封件以及灌裝封口作業的局部暴露區域內空氣的潔凈度應達到100級要求，該潔凈度下每立方米空氣中含有≥0.5靘的粒子數應不得過3500個，空氣浮游菌的含量應不得超過5CFU/m3。

無菌操作區域內的100級潔凈區內的空氣在其使用點處應經高效過濾器過濾后呈單向流態(層流)輸送，流速應滿足空氣以活塞的方式吹除灌封區內的懸浮粒子的需要。

按規定，垂直單向流的氣流速度為3.5m/s±20%，水平單向流的氣流速度為4.5m/s±20%。

以無菌藥品車間為例，藥品無菌廠房潔凈區一般設置為四個潔凈級別區。

A級，高風險操作區，通常用層流操作臺(罩)來維持該區的環境狀態。層流系統在其工作區域必須均勻送風，風速為0.36-0.54m/s(指導值)。

B級，指無菌配制和灌裝等高風險操作A級區所處的背景區域。

C級和D級，指生產無菌藥品過程中重要程度較低的潔凈操作區。

室內換氣次數:十萬級10-15次/小時;萬級15-25次/小時;千級50-52次/小時;

百級操作點斷面平均風速0.25-0.35m/s。室內噪聲:≤65dB(A);

室內壓差:高潔凈區對相鄰的低潔凈區≥5Pa、對非潔凈區≥10Pa;

室內溫度:冬季＞16℃±2℃;夏季＜26℃±2℃;(常溫)

室內相對濕度:45-65%(RH);(特殊要求)

室內噪聲:≤60dB(A)。

室內照度:≥300Lux;新風量:總送風量的20%-30%。

一個普通的無塵凈化車間，會涉及到凈化裝飾、地面、凈化空調與通風系統、冷熱源系統、照明系統、動力系統、通信系統、監控系統、自動化控制系統、給排水系統、工藝管道系統等工程。無菌車間，比普通的無塵凈化車間會更復雜，需要考量的因素更多。普通的凈化工程公司，難以良好完成無菌GMP凈化工程建設，建議選擇合適的公司來承建。（資料來源于互聯網）

手術室凈化?車間凈化?實驗室凈化?愛德凈化—山東愛德凈化工程股份有限公司

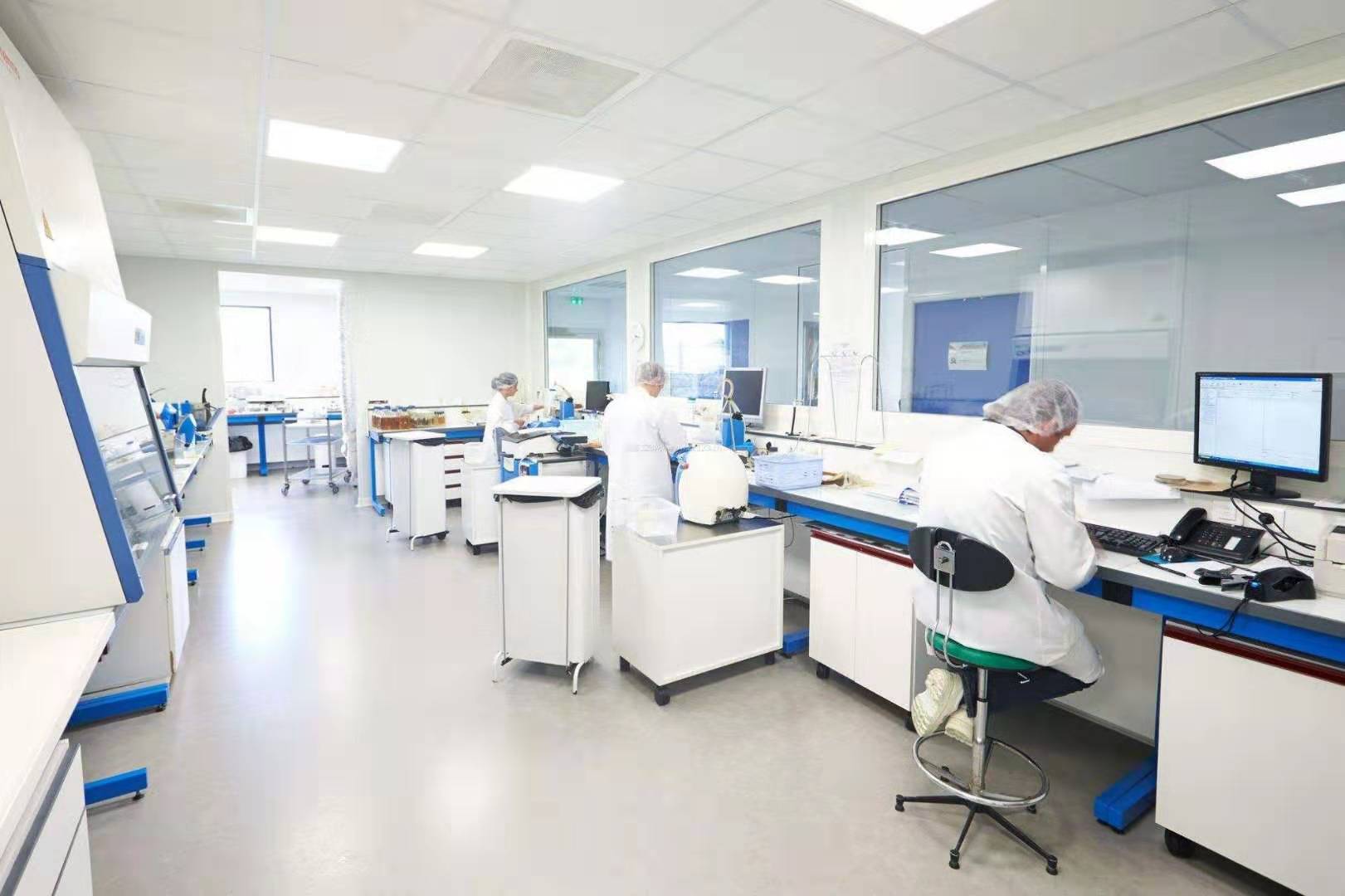

醫學檢驗實驗室是專注于臨床分子遺傳學及細胞遺傳學檢測、藥品臨床試驗、科研服務，一般是有嚴格的質量控制標準及完善的質量管理體系。檢驗自身水平的第三方醫學檢測平臺的醫學研發平臺，為各大醫學領域(未開展的項目)、中小、?？漆t(yī)學和門診、社區衛生服務機構、中小型民營醫學機構、藥企、科研院所等提供準確、快速的檢驗及科研。

醫學實驗室建設方案

醫學檢驗實驗室建設場地選址：

1.周邊環境情況，充分考慮環境保護工藝設計要求，主要包括污水污物處理、噪音防護、輻射防護。

2.可選擇在光線充足，通風良好的場所，與別的建筑有一定距離;

3.選擇在便于樣品采集、運輸?shù)牡胤?，尤其是檢測實驗室與外界的交往較多，也應考慮交通的便利條件;

4.微生物根據所處理的微生物危害程度各分為四級，選擇適合的級別。

醫學檢驗實驗室建設場地選址

醫學檢驗實驗室建設現場測量查看注意事項：

1.盡可能要求建設方提供現場的總平面圖、分層圖、實驗室的平面圖，要求有準確的尺寸標注;

2.實地感受建筑及室內的空間尺度和空間關系，查看現場是否有與建筑圖紙樣不符之處，實地感受原室內結構空間的比例尺度關系;

3.對現場關鍵部位、關鍵構件的組合關系及尺寸關系做必要的測繪和記錄;

4.平面尺寸的測量一般從總門開始，一個房間一個房間地按次序進行。

醫學檢驗實驗室建設現場測量查看注意事項

醫學檢驗實驗室建設布局要求：

1.醫學用房使用面積不少于總面積百分之75，房屋應當具備雙路供電或應急發電設施，重要醫學設備和網絡應有不間斷電源;

2.設置1個臨床檢驗，建筑面積不少于500m2;設置2個以上臨床檢驗，每增設1個建筑面積增加300m2;

3.有相應的工作區域，流程應當滿足工作需要;

4.設置醫學廢物暫存處，設置污物和污水處理設施和設備，滿足污物和污水的處理和無害化的要求。

醫學檢驗實驗室建設布局要求

醫學檢驗實驗室通風系統要求：

1.各區之間保持5pa的壓差，以維持實驗室空氣潔凈度，保證氣流是從清潔區流向污染區，應在易于觀察的位置設置壓差表。

2.實驗室應避免多個實驗室共用一個空調機組的情況，單獨的空調機組可避免交叉污染，節約運行成本。

3.空氣凈化系統應設置粗、中、高三層空氣過濾，粗效過濾器應設在新風口處，中效過濾器應在空調機組的正壓段，高 效過濾器應設系統的送風末端。

醫學檢驗實驗室建設通風要求，

醫學檢驗實驗室建設規劃設計：

1.主要業務功能區：包括臨床血液與體液檢驗、臨床化學檢驗、臨床檢疫檢驗、臨床微生物檢驗、臨床細胞分子遺傳學和臨床病理等業務功能區域，符合生物管理和醫學管理等相關要求，嚴格區分清潔區、半污染區、污染區，生物設施齊備。

2.輔助功能區：集中供電、供水以和別的等。

3.管理區：行政(人事、辦公等)、采購、財務、質量保證、物流、 信息管理等部門;

4.設計方面：總體建設方案及各功能間規劃，實驗室家具的使用還有裝修、水電、通風、空調等設計方案;

醫學檢驗實驗室建設規劃設計

醫學檢驗實驗室裝修流程：

1.總體施工流向：生產工藝或使用要求，往往是確定施工流向的基本因素，裝飾裝修工程采用自上而下的施工流向。

2.總體施工程序：測量放線 →設備主材采購→設備管線安裝 → 裝飾裝修 →設備安裝調試 → 清潔收尾 → 竣工驗收

3.總體施工順序：施工順序是施工步驟上存在的客觀規律。本工程配套工程，宜采用平行流水立體交叉作業，分系統、分施工段進行施工。

4.先設備管線安裝，后裝飾裝修;

5.先干線，后支線;

6.盡量預制，減少零散安裝;

7.先配合(與各工種)，如預埋、預留等，后單獨作業;

8.先是風(排風管)、在是水(管道)、后電(線管)，即電躲水、水躲風;

9.小管讓大管，支管讓主管;無壓力管讓有壓力管;一般管道讓保溫管道;

10.裝飾裝修工程先頂棚、再墻面、后地面。

手術室凈化?車間凈化?實驗室凈化?愛德凈化—山東愛德凈化工程股份有限公司

摘要： 醫院是一處供應大眾醫療服務、康復服務，為病人重建健康身體的重要場所，醫院中的手術部、ICU等空氣凈化區域，收治的都是患有較大乃至危險到生命安全疾病的病人，醫護人員在給此類病人治療的過程中，需要使用到諸多生命支持設備、搶救設備，所以保證這些區域的供電具有相當?shù)陌踩约胺€(wěn)定性具有極大的意義。

關鍵詞： 凈化工程；照明系統；動力系統；接地..

醫院凈化工程通指手術部、ICU（重癥監護病房）、PICU（兒童重癥監護病房）、NICU（新生兒重癥監護病房）、血液病房、產房等科室的內部裝修、潔凈暖通、電氣、智能化、醫用氣體、給排水等專業工程，以上區域不僅對空氣的潔凈度要求嚴格，同時對供電的合理性、穩定性、安全性也有極大要求，合理的供電有利于實現醫療場所的無線化或微線化，避免因設備線路過長導致阻礙通道、延誤搶救時間，穩定的供電有利于避免因斷電而引發的醫療中斷事故，安全的供電有利于保障醫護人員及病患的生命財產安全。以下將從照明系統配置、動力系統配置、施工工藝三個環節逐一剖析醫院凈化工程電氣施工的相關要點。

1 照明系統配置

醫院凈化工程的照明系統不同于常規公用建筑的照明，由于凈化區域內的空氣須進行凈化處理，塵埃粒子數、細菌溶度等均應控制在規定范圍內，這就要求照明系統的配置要具有一定的針對性，要點如下 ：（1）所有照明燈具宜采用密閉型 LED燈具，燈具應采用嵌入吊頂安裝；（2）應急照明不宜采用掛墻式，宜采用內置蓄電池的應急燈盤，嵌入吊頂安裝，控制回路應注意采用應急點亮方式 ；（3）普通照明回路采用三線制，應急照明回路采用四線制，應做好接地措施 ；（4）手術室照明燈帶應采用防眩光密封型專用潔凈燈盤，嵌入式安裝，避免積塵 ；（5）手術室書寫臺內應設置嵌入式照明燈 ；（6）麻醉復蘇間、ICU、PICU、NICU 治療區床位若采用設備帶，應在設備帶內設置床頭燈，嵌入設備帶安裝 ；（7）高溫滅菌器設備夾層內的照明應采用防爆燈具 ；（8）走廊處（如潔凈區走廊、污物走廊等）的照明應采用隔燈控制，控制開關應集中設置 ；（9）手術室最低照度應在350LUX以上，輔房、走廊最低照度應在150LUX以上；（10）手術室內的應急照明應按照不低于總照度 50% 的方式配置。

2 動力系統配置

醫院凈化工程動力系統包括醫療設備（如麻醉機、呼吸機、吊塔、手術無影燈、手術床、搶救設備等）、凈化空調設備、電動門等的配電，這些設備在整個醫療工作中的使用頻率極高，配置要點如下 ：（1）醫院凈化工程的動力系統應采用 TN-S 系統回路；同時，應采用雙電源供電，其中市電部分不宜少于兩路，還應配置柴油發電機作為備用電源 ；（2）手術室、ICU 等具有生命支持電氣設備的區域還應設置應急電源，如 UPS、EPS 等，必須實現在線切換 ；（3）應分別設置照明、插座、空調、設備配電箱，為保證供電穩定性，每間手術室都應配置一套不小于8KVA 的專用配電箱，手術室用電應與輔房用電分開 ；（4）配電箱應設置在非潔凈區，不可安裝在潔凈區走廊、潔凈輔房、手術室、ICU 治療區等區域 ；（5）為避免微電擊的情況出現，心臟外科手術室必須配置一臺隔離變壓器，安裝在手術室專用配電箱內，手術室內應設置漏電報警面板 ；（6）手術室、ICU 等的進線電壓總諧波畸變率不應大于 2.6%，電流總諧波畸變率不應大于 15% ；（7）每間手術室及每三床重癥監護病房（含ICU、PICU、NICU）應設置一套醫療 IT 系統，同時還應設置絕緣監測報警裝置 ；（8）每個手術室應設置 4 個治療設備用電插座箱（其中 1 個帶三相插座），采用嵌入方式分別安裝在手術室四面墻上，安裝高度為距地 300mm 高 ；（9）手術室內所有金屬外殼設備、無影燈、吊塔、手術床、金屬墻體等均應做好等電位接地，其中吊塔采用 16 平方無鹵低煙阻燃單芯電纜接地，其他采用 6 平方無鹵低煙阻燃單芯電纜接地。

3 施工工藝

技術負責人、施工員在施工前應充分做好與設計人員的設計交底工作以及與施工人員的技術交底工作，確保即將實施的施工工藝滿足設計及使用要求，在施工過程中應做好巡檢工作，返工的應做好復檢工作 ；施工工藝要點如下 ：（1）安裝配電箱必須橫平豎直，配電箱的配電設備必須排列整齊。（2）照明、動力等安裝線路均應采用暗管敷設，線管敷設在墻體、吊頂以內，在墻體面層及吊頂施工前應做好穿線工作。（3）所有電線、電纜應采用無鹵低煙阻燃型電纜，線管應采用金屬線管。（4）所安裝的管口必須磨光，確保無毛刺、雜屑。（5）線管的走向應就近敷設，減少彎曲，穿過樓板時須采用厚壁管或增加套管，內外刷防銹漆。（6）線管敷設時，超過下列長度必須加裝線盒，方便施工和維修 ：無彎曲超過 30 m ；有一個彎超過 20m ；有三個彎超過 8 m。（7）電纜敷設前應結合設計與現場情況，精確計算電纜長度，確保滿足設計及施工要求 ；（8）在帶電區域內敷設電纜，應有可靠的安全措施。（9）所有電線不得裸露在外，橋架與金屬管的連接處應采用金屬軟管 ；（10）所有開關的開啟方向必須一致，同時保證能夠切斷火線 ；（11）手術室內插座箱安裝應采用嵌入式，確保不積塵 ；（12）電線電纜應設置好標志牌，注明線路編號，若無編號，也應寫明電纜型號及起止地點，標志牌字跡應清晰、不脫落。

4 結語

歷史上一些因供電問題引發的慘痛醫療事故警示我們 ：醫院電氣專業工程的施工容不得半點馬虎，必須全面滲透照明、動力、接地等大小環節，確保供電的安全及穩定，以保障廣大人民群眾的生命財產安全。（資料來源：中國論文網

）

參考文獻 ：

[1] GB50333-2013,醫院潔凈手術部建筑技術規范[S].北京:中國建筑工業出版社,2013.

作者簡介： 林光域（1985.8- ），男，福建國德醫療科技股份有限公司，本科，工程師，企業技術總監，研究方向：醫院凈化工程。
